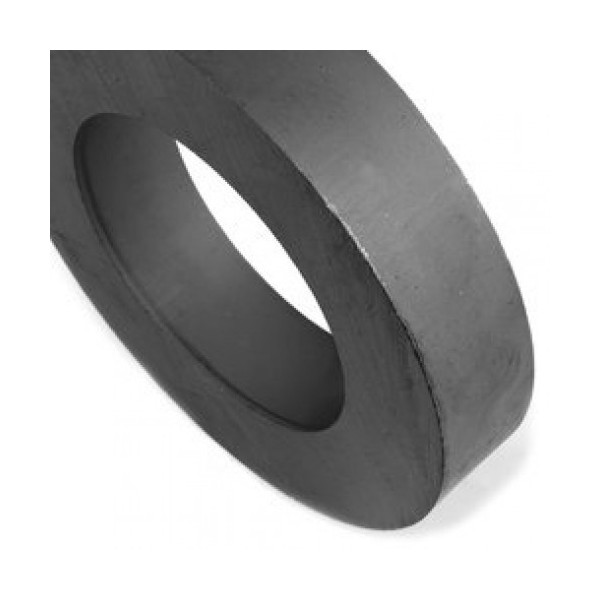

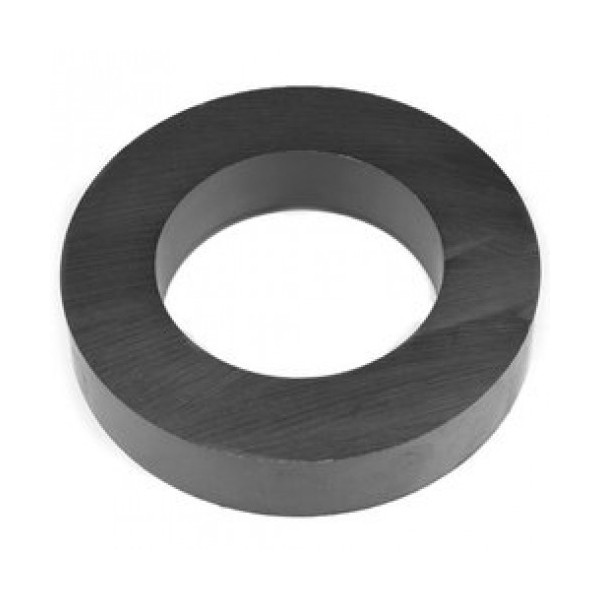

Magnet ferită inel 100×60×20 mm, grad Y35, forță declarată 16 kgf, masă 487,58 g, magnetizare axială și fără acoperire. Este un magnet ceramic tip inel pentru integrare într-un ansamblu proiectat; polii sunt pe fețele plane inelare.
Cum alegeți modelul
- diametru exterior × diametru interior × înălțime: 100 × 60 × 20 mm
- Y35 și temperatura maximă declarată 250 °C
- 16 kgf este pull perpendicular declarat, nu WLL
- masă 487,58 g; gaura centrală nu este gaură îngropată pentru șurub
Aplicații recomandate
- componentă în prototipuri de difuzor sau circuit magnetic acustic
- prototipuri de motor ori generator în care punctul de funcționare este calculat și testat
- standuri de măsurare și demonstrații controlate ale polarității axiale
- poziționare sau retenție într-o carcasă proiectată, numai după testarea configurației reale
Date tehnice declarate
- material magnetic: ferită ceramică
- formă: inel
- dimensiuni: diametru exterior × diametru interior × înălțime = 100 × 60 × 20 mm
- grad declarat: Y35
- forță declarată: 16 kgf
- greutate: 487,58 g
- direcția magnetizării: axială, paralelă cu înălțimea
- temperatură maximă de lucru: 250 °C
- tratament suprafață: fără acoperire
- temperatura Curie declarată: 450 °C; nu este temperatura de lucru
- toleranțe declarate: ±2,0 / ±1,2 / ±0,1 mm
Montaj și integrare
Integrați inelul într-un locaș ori o carcasă care susține uniform materialul ceramic. Gaura centrală este o deschidere geometrică, nu o gaură îngropată și nu justifică strângerea directă cu șurub. Dacă trece un element prin centru, folosiți joc, bucșă și suprafețe de sprijin astfel încât magnetul să nu primească sarcină punctuală. Nu găuriți și nu rectificați magnetul; adezivul se validează pentru material, temperatură și mediu.
Magnetizarea este axială, paralelă cu înălțimea; polii sunt pe cele două fețe plane inelare. Marcați orientarea înainte de integrare și protejați muchiile de lovire. Pentru montaj vertical adăugați opritor mecanic și retenție secundară când desprinderea poate produce pagube.
Cum se interpretează forța
16 kgf este pull perpendicular declarat în condiții favorabile, nu WLL, sarcină verticală sau performanța unui motor, difuzor ori separator complet. Pe verticală, alunecarea depinde de frecare, geometrie, materialul contrapiesei și orice spațiu dintre magnet și oțel.
Temperatură, mediu și siguranță
Ferita este ceramică și fragilă: evitați impactul, flexarea și strângerea punctuală. Temperatura maximă de 250 °C este limita declarată a magnetului, nu garanția forței la această temperatură și nu califică adezivul, carcasa ori restul ansamblului. Materialul are rezistență bună la coroziune și nu este acoperit, dar produsul sau ansamblul nu are clasă IP publicată.
Masa de 487,58 g cere manipulare cu ambele mâini, mănuși și sprijin care protejează muchiile. Folosiți ochelari la montaj, țineți magnetul departe de copii, pacemaker/ICD, electronice și suporturi de date. Nu folosiți produsul deasupra persoanelor ori pentru sarcini suspendate.
Întreținere și comparație
Păstrați fețele curate, inspectați muchiile și carcasa și înlocuiți piesa dacă apar fisuri structurale. Pentru alte dimensiuni consultați categoria magneți ferită inel; comparați numai datele publicate pentru fiecare model.
Întrebări frecvente
Ce înseamnă dimensiunile? Ordinea este diametru exterior × diametru interior × înălțime.
Unde sunt polii? Pe cele două fețe plane inelare; magnetizarea este axială, paralelă cu înălțimea.
Pot fixa magnetul cu un șurub prin centru? Nu direct. Gaura simplă nu este îngropată; folosiți un locaș sau o bucșă care evită strângerea și sarcina punctuală pe ceramică.
Ce reprezintă forța? 16 kgf este desprinderea perpendiculară declarată, nu WLL sau sarcină verticală.
Poate lucra la 250 °C? 250 °C este limita maximă declarată a magnetului. Verificați separat forța la temperatură, adezivul, carcasa și restul ansamblului.
Poate fi folosit în exterior sau în apă? Ferita are rezistență bună la coroziune și este neacoperită, dar produsul și ansamblul nu au clasă IP publicată; protejați montajul și validați mediul real.
