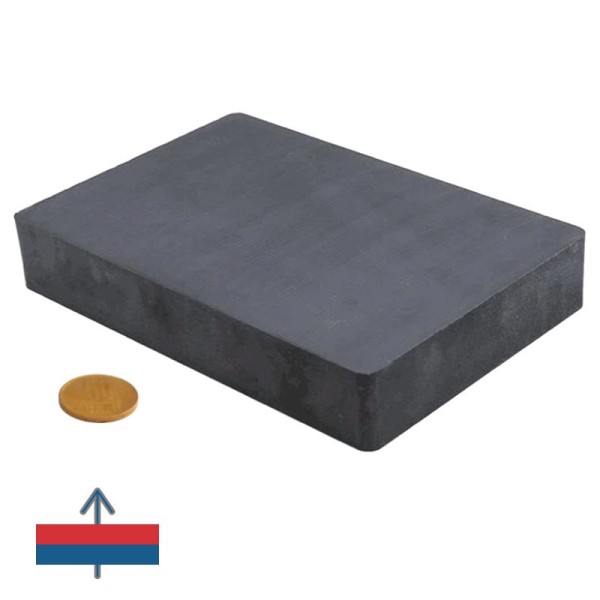

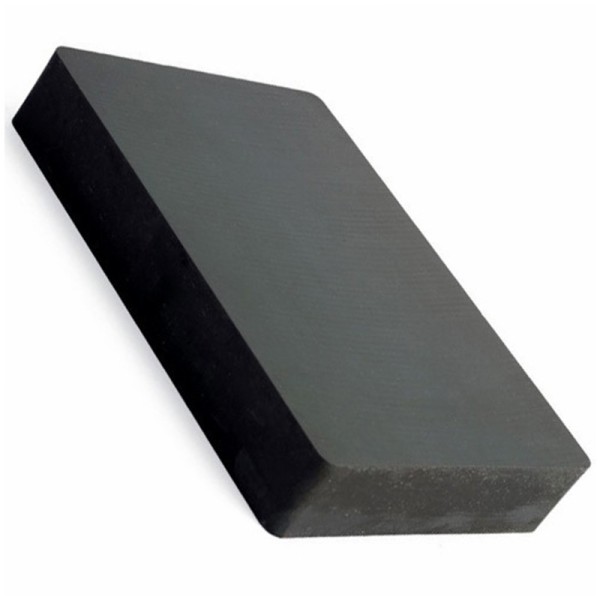

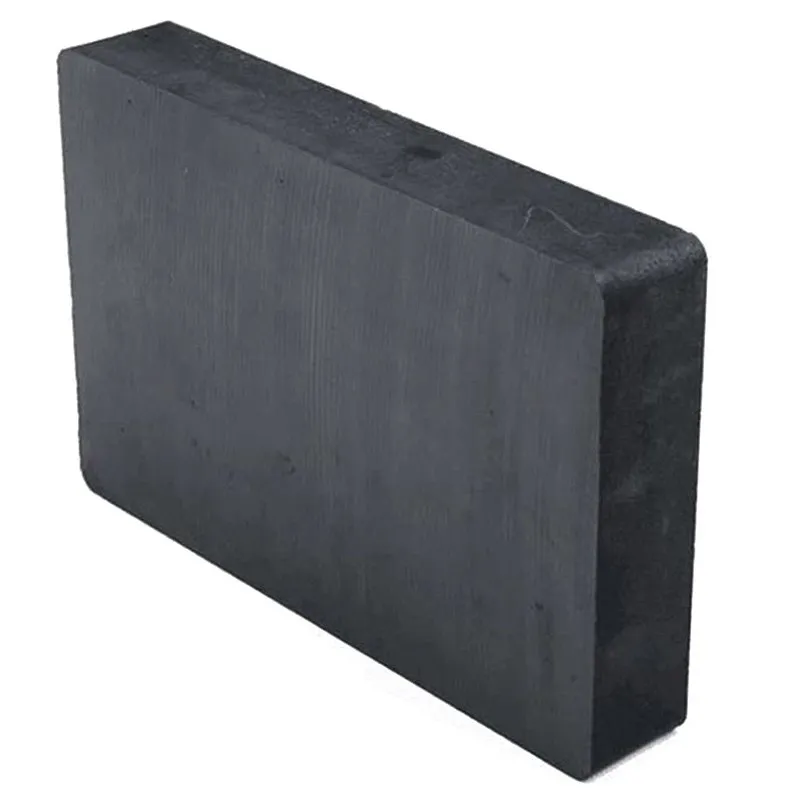

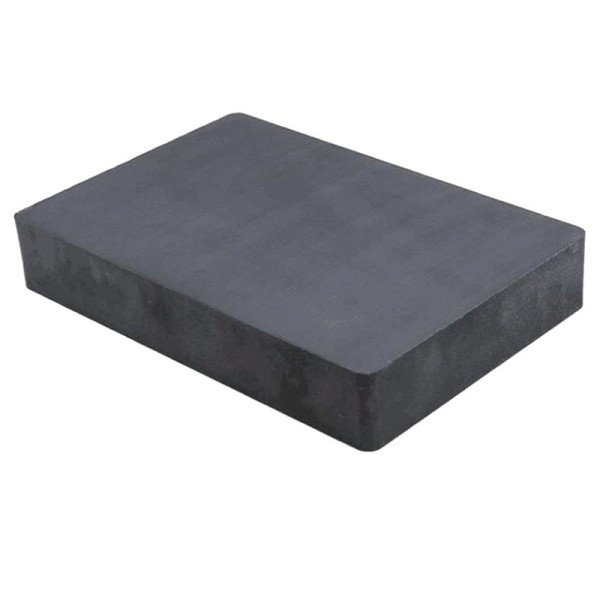

Magnet ferită bloc 150 × 100 × 25 mm, forță declarată 20 kgf, masă 1.800 g și magnetizare axială prin grosime. Polii sunt pe cele două fețe 150 × 100 mm. Este un magnet-componentă din ferită pentru integrare într-un ansamblu proiectat și testat.
Cum alegeți și orientați blocul
- gabarit: 150 × 100 × 25 mm; verificați locașul și toleranțele efectiv publicate
- fața polară de lucru este una dintre fețele 150 × 100 mm; grosimea 25 mm este direcția magnetizării
- forța declarată este 20 kgf la contact favorabil; nu este sarcină sigură
- masa este 1.800 g; proiectați susținerea și manipularea proporțional cu piesa
Aplicații recomandate
- componentă într-un separator magnetic proiectat și testat pentru fluxul real de material
- prototip de circuit magnetic, senzor sau poziționare, într-un locaș care susține întreaga piesă
- închidere ori fixare tehnică pe o contrapiesă din oțel, cu opritor mecanic și retenție secundară
- banc de testare sau demonstrație controlată a câmpului magnetic, cu protecție la impact
Acestea sunt utilizări de familie pentru magnetul ca piesă într-un sistem. Performanța separatorului, senzorului, închiderii sau fixture-ului depinde de geometria completă, contrapiesă, distanță, temperatură și validarea ansamblului.
Date tehnice declarate
- material/grad declarat: ferită Y35
- formă și dimensiuni: bloc 150 × 100 × 25 mm
- forță declarată: 20 kgf
- greutate declarată: 1.800 g
- toleranțe declarate: ±0,5 mm
- magnetizare axială, prin grosimea de 25 mm; polii sunt pe fețele 150 × 100 mm
- temperatură maximă declarată: 250 °C
- temperatură Curie declarată: 450 °C
- suprafață declarată: fără acoperire
- Br: 4,3–4,5 kG / 430–450 mT
- bHc: 3,14–3,33 kOe / 250–265 kA/m
- iHc: 2,73–3,03 kOe / 217–241 kA/m
- (BH)max: 4,2–4,8 MGOe / 33,1–38,2 kJ/m³
- B la suprafața de contact: 1.705 G
Montaj și integrare
Montați blocul într-un locaș sau suport cu sprijin pe suprafață, fără sarcină punctuală. Ferita este ceramică și fragilă: nu găuriți, nu tarodați și nu strângeți direct piesa. Dacă folosiți adeziv, verificați compatibilitatea cu substratul și temperatura, păstrați fața polară de lucru curată și validați ansamblul prin test.
Un strat de adeziv, vopsea sau aer pe fața activă mărește distanța magnetică și poate reduce semnificativ forța. Nu folosiți magnetul brut ca element structural și nu vă bazați numai pe frecare pentru o sarcină verticală; adăugați opritor mecanic și retenție secundară.
Cum se interpretează forța
20 kgf este pull perpendicular declarat în condiții favorabile de contact, nu WLL, sarcină de lucru ori rezistență la alunecare. Vopseaua, rugina, curbura, tabla subțire și orice rost reduc atracția.
Magnetul nu este un dispozitiv certificat de ridicare. Nu îl folosiți pentru persoane, sarcini suspendate sau deasupra persoanelor și nu transformați kgf într-o sarcină de lucru.
Temperatură, suprafață și siguranță
Tmax 250 °C și temperatura Curie 450 °C sunt valori diferite. Tmax este limita declarată pentru utilizare; Curie nu este temperatura de lucru și apropierea de ea poate demagnetiza materialul. Confirmați separat adezivul, suportul și restul ansamblului.

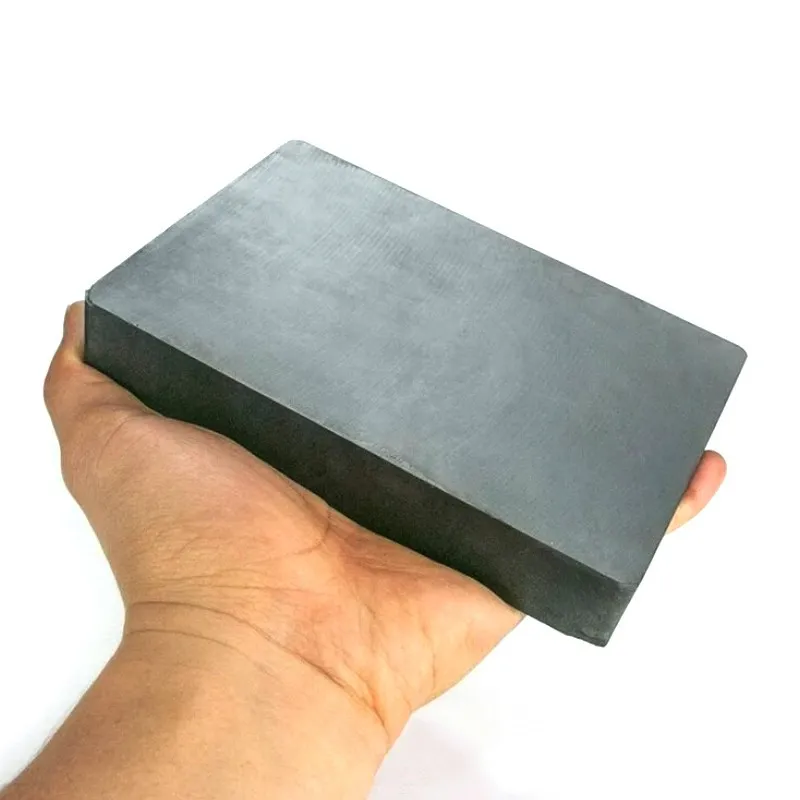

Masa declarată de 1.800 g cere manipulare în zonă controlată, cu mănuși, ochelari, distanțiere și plan de apropiere/separare; nu lăsați piesa să lovească oțelul sau alt magnet. Ferita neacoperită rezistă în mod obișnuit la coroziune, dar pagina nu declară o clasă IP pentru ansamblul final. Țineți magnetul departe de copii, pacemaker/ICD, electronice și suporturi de date.
Întreținere și verificare
Inspectați înainte de utilizare fețele, muchiile și colțurile. Retrageți piesa dacă apar ciobituri, fisuri sau deteriorări care îi schimbă sprijinul ori siguranța; nu presupuneți că orice fisură este inofensivă. Păstrați fața de lucru curată și consultați categoria blocuri din ferită pentru alte dimensiuni, fără transfer de date între produse.
Întrebări frecvente
Unde sunt polii? Pe fețele 150 × 100 mm; magnetizarea este axială prin grosimea de 25 mm.
Se poate găuri sau taroda? Nu. Ferita este ceramică și fragilă; folosiți un locaș sau o carcasă care sprijină piesa.
Ce înseamnă 20 kgf? Pull perpendicular declarat la contact favorabil, nu WLL sau rezistență la alunecare.
Poate susține o sarcină verticală? Nu presupuneți acest lucru din pull. Folosiți opritor mecanic și retenție secundară.
250 °C este temperatura Curie? Nu. Tmax declarat este 250 °C, iar temperatura Curie declarată este 450 °C; Curie nu este temperatură de lucru.
Este potrivit pentru exterior? Pagina nu declară clasă IP. Calificați separat magnetul, adezivul, suportul și mediul.
