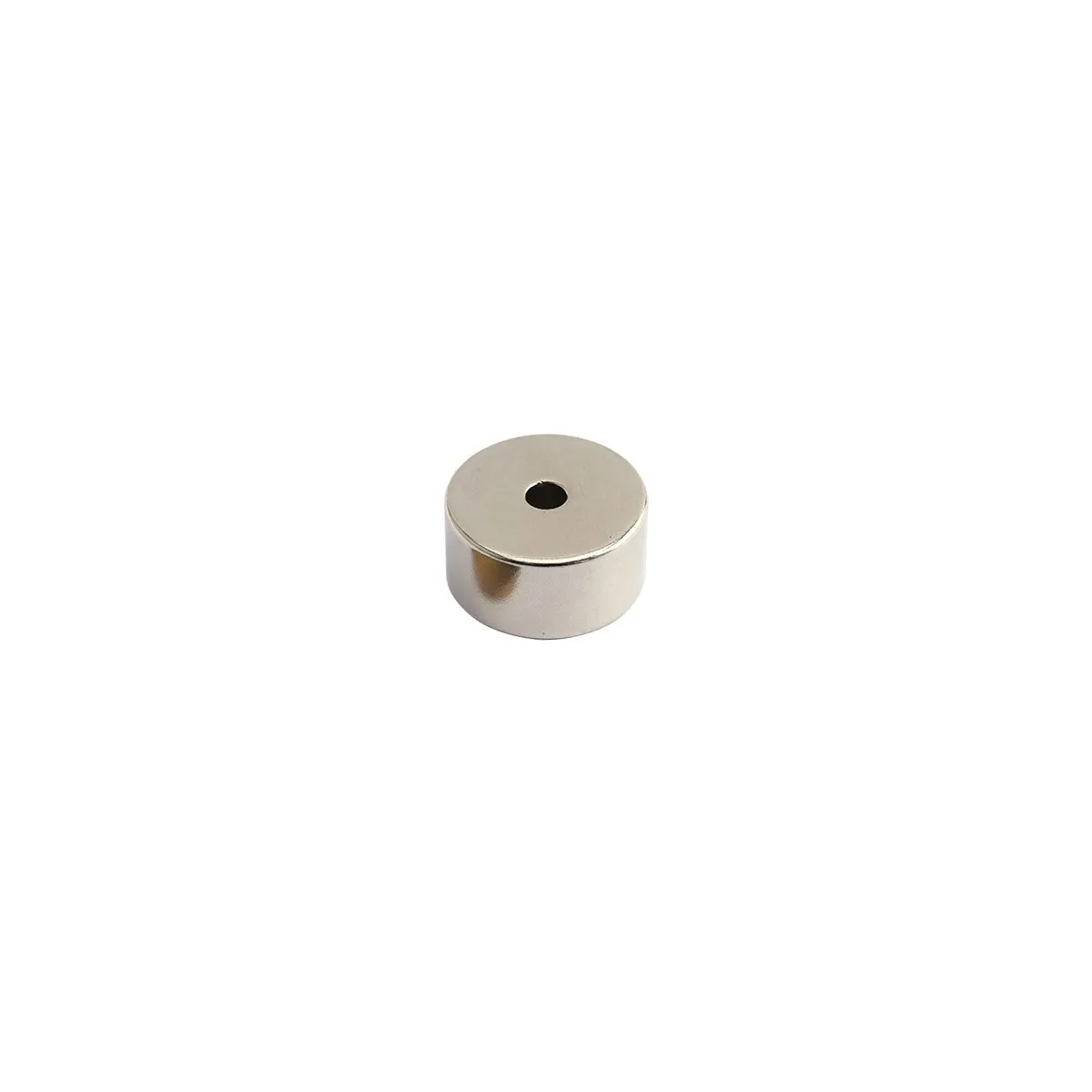

Magnet neodim inel 24 x 6,1 x 20 mm

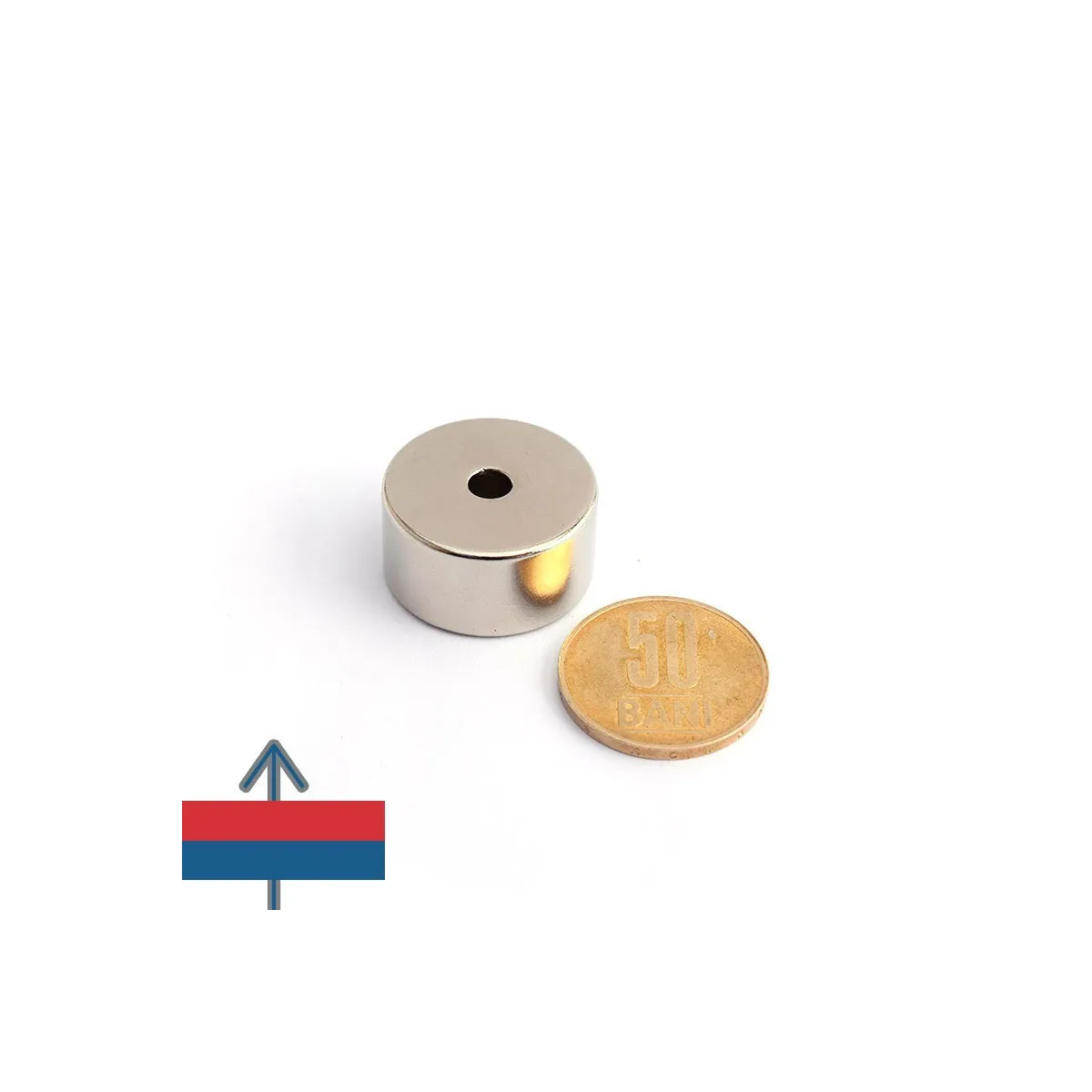

Magnet neodim inel 24 x 6,1 x 20 mm cu 50 bani și magnetizare
Magnet neodim inel 24 x 6,1 x 20 mm

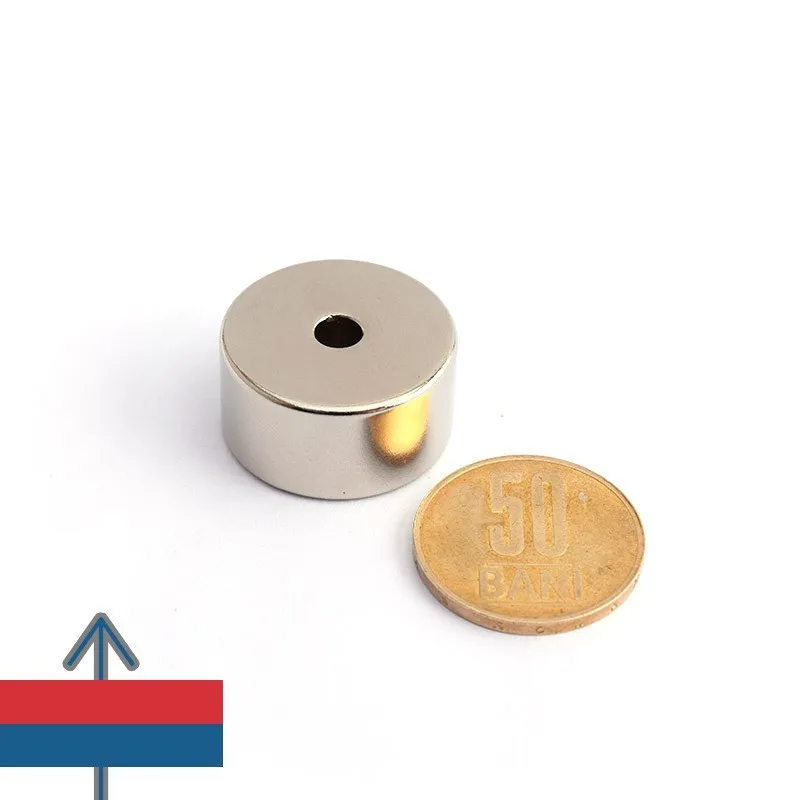

Magnet neodim inel 24 x 6,1 x 20 mm cu 50 bani și magnetizare

Magnet neodim inel 24 x 6,1 x 20 mm

Disponibil în stoc.
45,71 lei
Include TVA

Magnet neodim inel 24 x 6,1 x 20 mm, N45, magnetizare axială, nichelat, cu forță declarată de desprindere 29 kg. Masa declarată este 63 g. Forța se referă la tragere perpendiculară, în contact cu o placă de oțel adecvată și în condiții ideale; nu reprezintă o sarcină sigură de lucru.

Alezajul central permite trecerea unui ghidaj sau realizarea unui ansamblu, numai cu sprijin și toleranțe proiectate. Alezajul este drept și nu este declarat filetat, conic sau punct de ridicare.

Siguranță: Evitați apropierea necontrolată, prinderea degetelor și ciocnirea; purtați protecție oculară. Nu este jucărie și nu se lasă la îndemâna copiilor; suspiciunea de ingerare necesită asistență medicală imediată.

Cantitate Preț Reducere de cantitate Ai economisit
3 41,37 lei/Buc. 4,34 lei 13,02 lei
10 38,85 lei/Buc. 6,86 lei 68,60 lei
  Limitarea responsabilității:

Informațiile produselor corespund momentului redactării și sunt oferite numai cu titlu informativ.

  Politica de livrare:

Important nr. telefon pt. confirmare comandă. Cost de livrare 17.00, 13.00 RON sau GRATUIT.

  Plată sigură:

Procesare plăți prin partener certificat - EuPlatesc



Magnet neodim inel 24 x 6,1 x 20 mm, N45, magnetizare axială, nichelat, cu forță declarată de desprindere 29 kg. Masa declarată este 63 g. Referința de catalog este 32426.120.

Cum se citește geometria

Ordinea dimensiunilor este diametru exterior x diametru interior x înălțime. Magnetizarea axială plasează polii pe cele două fețe circulare plane. Alezajul drept oferă spațiu central, dar nu este automat gaură pentru șurub, tijă de strângere, funie sau ridicare; aceste utilizări cer o interfață proiectată.

Unde se poate integra

Poate fi evaluat în carcase cu ghidaj central, cuplaje magnetice, prototipuri de motoare/generatoare, senzori, dispozitive de poziționare și standuri de test. Funcția ansamblului se validează prin calcul și test; geometria vecină nu dovedește aceeași performanță.

Forța declarată și limitele ei

Valoarea de 29 kg descrie desprinderea perpendiculară în contact, în condiții ideale. Rugina, vopseaua, curbura, oțelul subțire, contactul parțial, temperatura și orice distanță reduc rezultatul. Pe o suprafață verticală, gravitația este opusă în principal de frecare, nu de o forță magnetică laterală egală cu pull-ul declarat. Valoarea nu se folosește ca sarcină sigură de lucru și nu justifică sarcini suspendate.

Integrare și montaj

Proiectați un locaș care sprijină uniform corpul magnetului și lasă joc pentru adeziv sau pentru un manșon nemagnetic. Nu folosiți montaj prin presare, nu găuriți și nu prelucrați magnetul. Dacă ansamblul lucrează vertical, adăugați un opritor mecanic; rezistența la alunecare depinde de frecare și este mai mică decât forța perpendiculară.

Mediu și temperatură

Placarea Ni-Cu-Ni nu face magnetul etanș. Folosiți-l în interior uscat sau încapsulați-l într-un sistem adecvat mediului. Limita de 80 °C aparține magnetului; adezivul, carcasa și ciclurile termice trebuie verificate separat.

Siguranță

Evitați apropierea necontrolată, prinderea degetelor și ciocnirea; purtați protecție oculară. Nu este jucărie și nu se lasă la îndemâna copiilor; suspiciunea de ingerare necesită asistență medicală imediată. NdFeB este casant și se poate ciobi sau sparge la impact. Țineți magnetul departe de pacemaker, ICD, suporturi magnetice și electronice. Persoanele cu alergie la nichel trebuie să evite contactul prelungit.

Criteriu de alegere

Comparați diametrul exterior, alezajul, înălțimea, gradul, placarea, forța declarată, masa și spațiul disponibil pentru carcasă și separare. Pentru montaj direct cu șurub alegeți numai un magnet declarat explicit cu gaură îngropată sau altă interfață mecanică adecvată.

_x000D_

Întrebări frecvente

Ce înseamnă dimensiunile inelului?

Diametrul exterior este 24, alezajul are 6,1, iar înălțimea este 20 mm.

Se poate strânge direct cu un șurub?

Nu. Alezajul este drept și nu este declarat filetat sau îngropat. Magnetul casant trebuie sprijinit într-o carcasă sau printr-o interfață care nu îl comprimă direct.

De ce forța reală poate fi mai mică?

Forța declarată este perpendiculară și ideală; gapul, suprafața, oțelul, orientarea și temperatura pot reduce rezultatul.

Poate fi folosit în apă sau la exterior?

Placarea Ni-Cu-Ni nu este waterproof. Pentru umezeală este necesară încapsulare și validarea ansamblului.

Este potrivit pentru ridicare?

Nu este un dispozitiv complet sau certificat de ridicare, iar forța declarată nu este o capacitate sigură pentru sarcini suspendate.

Forță
29 kgf
Magnetizare
N45
Material
NdFeB
Formă
Inel
Greutate
63 g
Înălțime
20 mm
Diametru exterior
24 mm
Diametru interior
6,1 mm
Temperatura maximă de lucru
80 °C
Remanență magnetică (Br)
13200 - 13700 G / 1,32 - 1,37 T
Forța coercitivă (bHc)
10,8 - 12,5 kOe / 860 - 995 kA/m
Forța coercitivă intrinsecă (iHc)
≥12 kOe / ≥955 kA/m
Produsul energetic maxim (BH)max
43 - 45 MGOe / 342 - 358 kJ/m³
Densitatea fluxului la suprafața de contact (B)
4741 Gauss
Direcția magnetizării
axială (paralelă cu înălțimea)
Tratament suprafață
Placat cu Nichel (Ni-Cu-Ni)
32426.120
