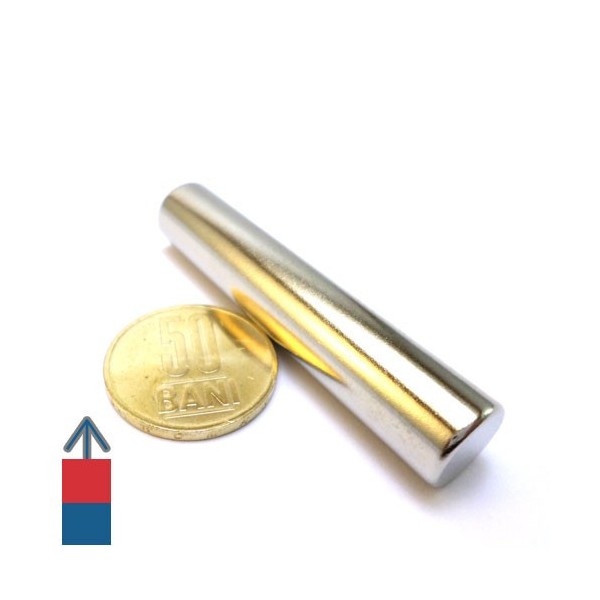

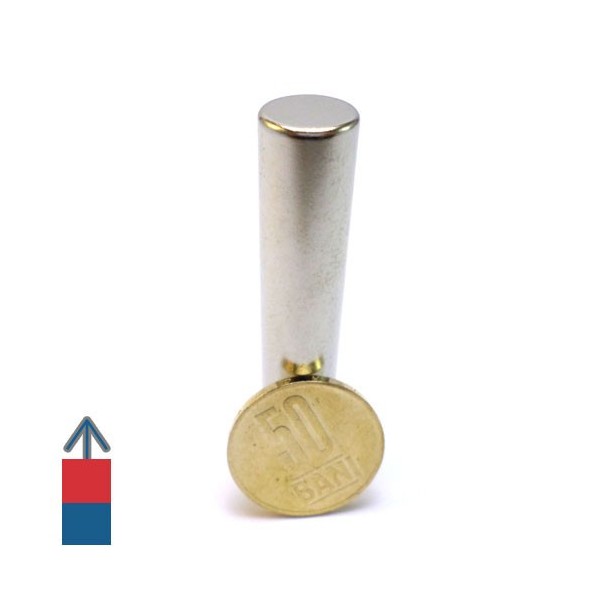

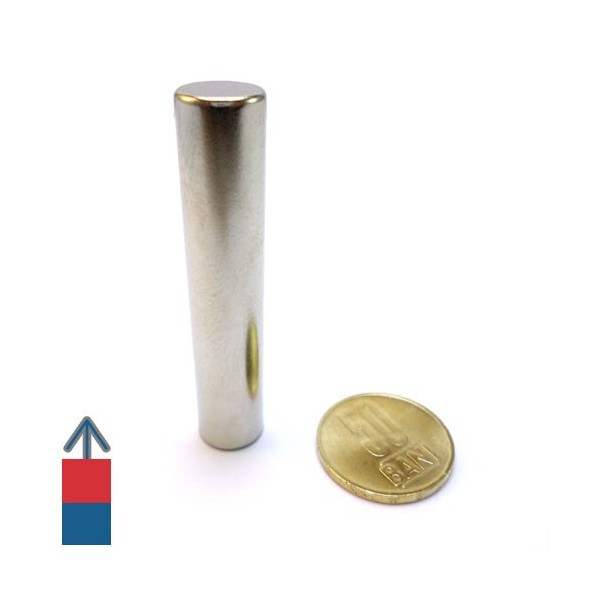

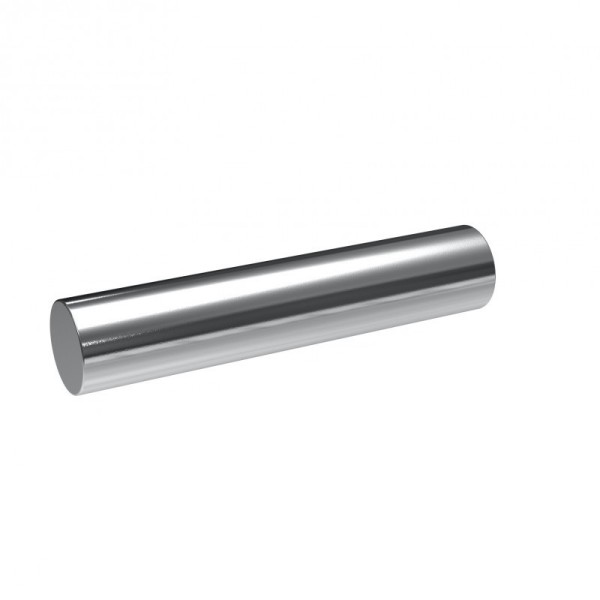

Magnet neodim cilindru 12 × 60 mm, grad N52, cu magnetizare axială și forță declarată 8 kgf. Polii sunt pe cele două capete circulare cu diametrul de 12 mm. Masa de 53 g trebuie luată în calcul la montaj și manipulare. Alegerea este potrivită când geometria alungită trebuie integrată într-un ansamblu proiectat.
Ce trebuie să știți înainte de alegere
- 8 kgf este pull perpendicular declarat, nu sarcină sigură ori capacitate de ridicare;

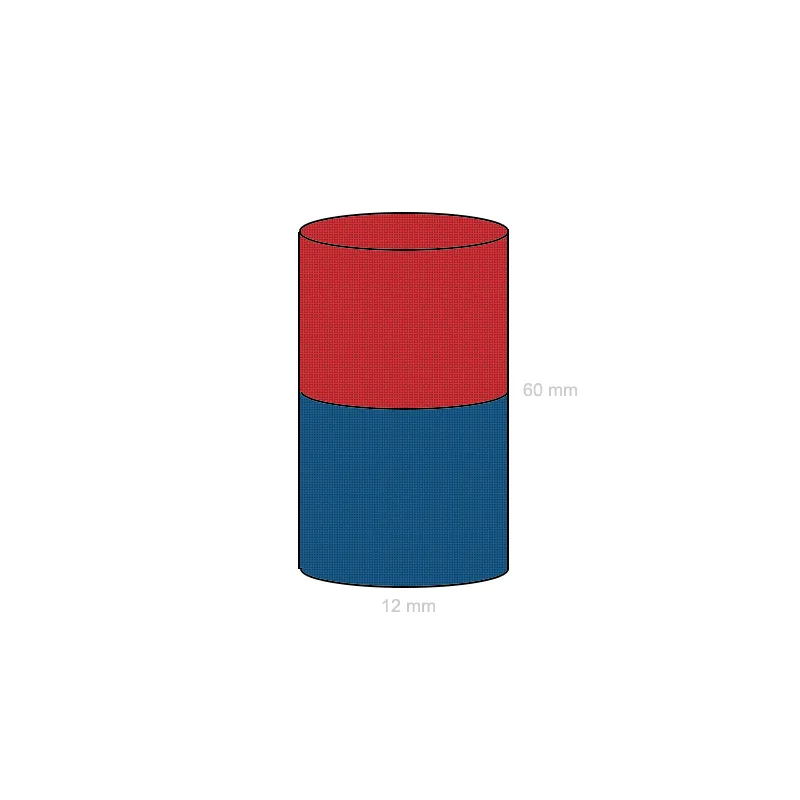

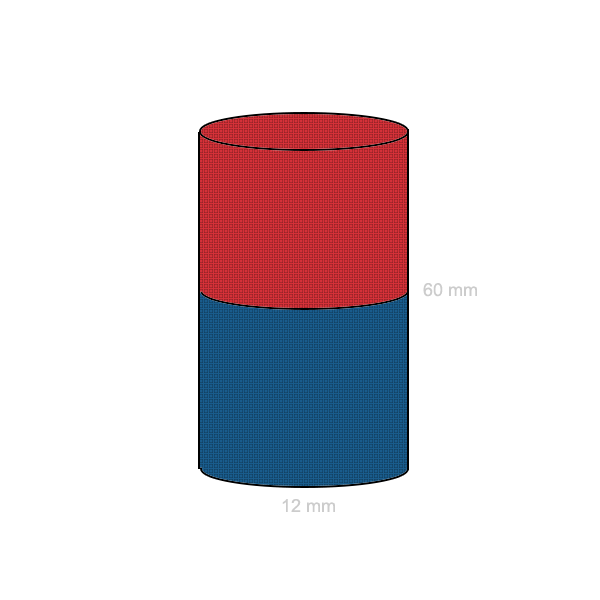

- magnetizarea este axială pe lungimea de 60 mm, cu fețele active la capetele Ø12 mm;
- forma alungită cere un locaș cilindric adânc, cu ghidare pe lungime și retenție la capăt;
- masa de 53 g trebuie susținută fără presarea sau lovirea capetelor magnetului.
Date tehnice declarate
- material și formă: NdFeB, cilindru;
- dimensiuni: 12 × 60 mm;
- grad: N52;
- forță declarată: 8 kgf;
- greutate: 53 g;
- temperatură maximă de lucru: 80 °C;
- remanență Br: 14.200–14.700 G / 1,42–1,47 T;
- forță coercitivă bHc: 10,8–12,5 kOe / 860–995 kA/m;
- forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
- produs energetic maxim (BH)max: 48–53 MGOe / 380–422 kJ/m³;
- densitatea fluxului la contact: 7.360 G;
- toleranță: ±0,1 mm;
- magnetizare: axială, paralelă cu înălțimea;
- suprafață: nichel–cupru–nichel (Ni-Cu-Ni).
Aplicații potrivite
- locașuri cilindrice și dispozitive de poziționare cu retenție mecanică
- standuri de test și acționarea senzorilor Hall sau reed, după validarea orientării și distanței
- prototipuri de actuatoare, motoare sau generatoare
- componentă într-o sondă sau într-un separator magnetic prototip, cu carcasă de protecție
Aceste exemple descriu magnetul ca piesă într-un ansamblu proiectat; performanța sistemului trebuie verificată în configurația reală. Vezi și gama de magneți neodim cilindru.
Montaj și integrare
Montați magnetul într-un locaș sau o carcasă care sprijină corpul, limitează impactul și include retenție mecanică. Pentru montaj vertical folosiți opritor; nu depindeți numai de frecare sau adeziv. Magnetizarea este axială prin 60 mm, iar polii sunt pe cele două capete circulare cu diametrul de 12 mm. B=7.360 G este valoarea la suprafața de contact, nu o rază de acțiune. Toleranța declarată este ±0,1 mm; verificați piesa și jocul înainte de proiectarea locașului.
Cum se interpretează forța
Valoarea de 8 kgf este forța de desprindere perpendiculară declarată în condiții favorabile de contact. Nu este WLL, sarcină verticală, forță laterală sau capacitate de ridicare. Vopseaua, rugina, curbura, un oțel prea subțire, contactul parțial și distanța dintre piese pot reduce rezultatul.
Suprafață și temperatură
Placarea triplă nichel–cupru–nichel (Ni-Cu-Ni) oferă protecție limitată. Evitați deteriorarea stratului și folosiți magnetul la uscat ori încapsulat. Temperatura maximă de lucru declarată este 80 °C.
Siguranță
Atenție: Atracția poate produce striviri și impact violent. Planificați apropierea și separarea, folosiți distanțiere, separator mecanic, mănuși groase și ochelari, cu mâinile în afara zonei de contact. Țineți magnetul departe de copii, stimulatoare cardiace, defibrilatoare implantate, electronice și suporturi de date. Nu îl prelucrați și evitați ciocnirea. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Unde sunt polii? Pe cele două capete circulare cu diametrul de 12 mm; magnetizarea este axială, paralelă cu înălțimea de 60 mm.
Forța de 8 kgf este sarcină sigură? Nu. Este pull perpendicular declarat, nu WLL, sarcină verticală sau capacitate de ridicare.
Poate fi montat numai cu adeziv? Nu pentru o funcție în care desprinderea ar crea risc. Folosiți locaș, retenție și opritor mecanic; adezivul poate fi numai parte dintr-un design verificat.
Poate fi folosit într-un separator, motor sau actuator? Da, ca piesă într-un ansamblu proiectat și testat; magnetul singur nu stabilește performanța sistemului.
