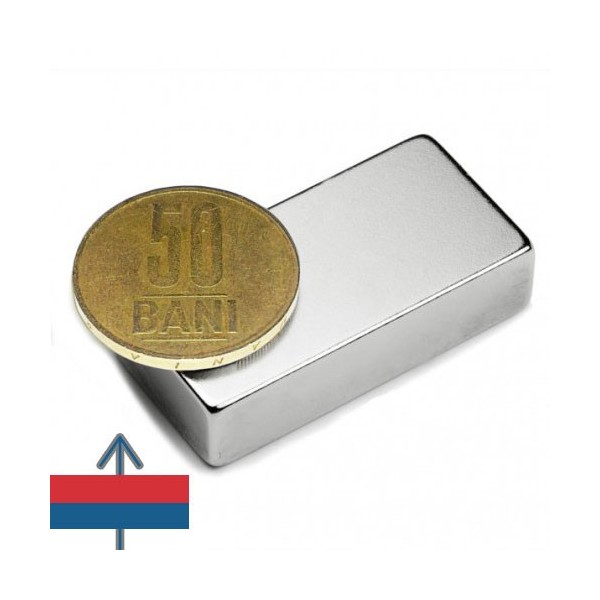

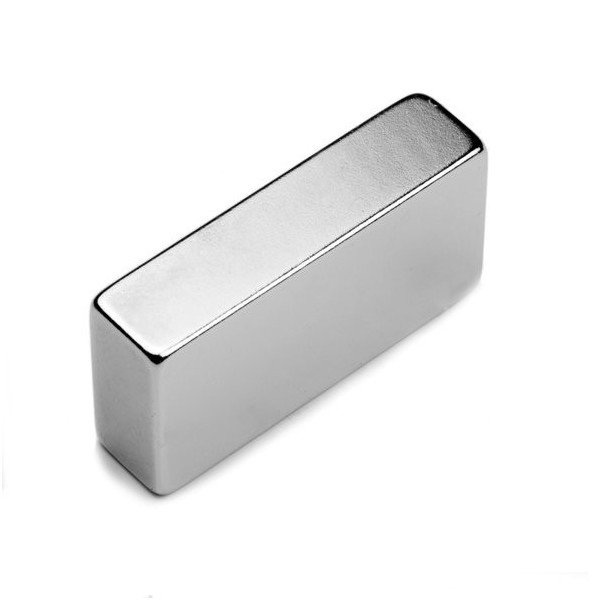

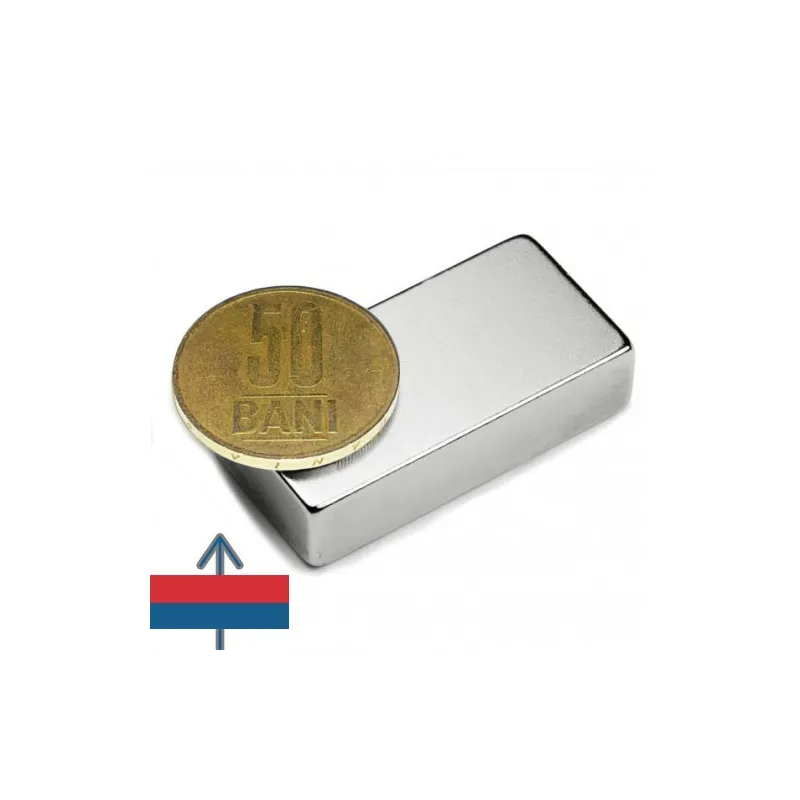

Magnet neodim bloc 40 × 20 × 10 mm, grad N52, cu magnetizare axială și forță declarată 28 kgf. Polii sunt pe fețele dreptunghiulare de 40 × 20 mm. Masa de 61 g trebuie luată în calcul la montaj și manipulare. Alegerea este potrivită când geometria dreptunghiulară trebuie integrată într-un ansamblu proiectat.
Ce trebuie să știți înainte de alegere
- 28 kgf este pull perpendicular declarat, nu sarcină sigură ori capacitate de ridicare;
- magnetizarea este axială prin 10 mm, cu fețele active de 40 × 20 mm;
- amprenta dreptunghiulară și masa de 61 g cer locaș plan, contact complet și retenție pe contur;
- comparația cu modelul 20 × 10 × 5 mm rămâne suspendată până la confirmarea protocolului de forță.
Date tehnice declarate
- material și formă: NdFeB, bloc;
- dimensiuni: 40 × 20 × 10 mm;
- grad: N52;
- forță declarată: 28 kgf;
- greutate: 61 g;
- temperatură maximă de lucru: 80 °C;
- remanență Br: 14.200–14.700 G / 1,42–1,47 T;
- forță coercitivă bHc: 10,8–12,5 kOe / 860–995 kA/m;
- forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
- produs energetic maxim (BH)max: 48–53 MGOe / 380–422 kJ/m³;
- densitatea fluxului la contact: 4.150 G;
- toleranță: nepublicată;
- magnetizare: axială, paralelă cu înălțimea;
- suprafață: nichel–cupru–nichel (Ni-Cu-Ni).
Aplicații potrivite
- fixture-uri și poziționare în ansambluri cu carcasă și opritor
- componentă în prototipuri de separatoare magnetice
- circuite magnetice pentru prototipuri de motoare, generatoare sau actuatoare
- standuri de test cu apropiere și separare controlate
Aceste exemple descriu magnetul ca piesă într-un ansamblu proiectat; performanța sistemului trebuie verificată în configurația reală. Vezi și gama de magneți neodim bloc.
Montaj și integrare
Montați magnetul într-un locaș sau o carcasă care sprijină corpul, limitează impactul și include retenție mecanică. Pentru montaj vertical folosiți opritor; nu depindeți numai de frecare sau adeziv. Magnetizarea este axială prin 10 mm, iar polii sunt pe fețele dreptunghiulare de 40 × 20 mm. B=4.150 G este valoarea la suprafața de contact, nu o rază de acțiune. Toleranța nu este publicată; măsurați piesa înainte de proiectarea unui fit strâns.
Cum se interpretează forța
Valoarea de 28 kgf este forța de desprindere perpendiculară declarată în condiții favorabile de contact. Nu este WLL, sarcină verticală, forță laterală sau capacitate de ridicare. Vopseaua, rugina, curbura, un oțel prea subțire, contactul parțial și distanța dintre piese pot reduce rezultatul.
Suprafață și temperatură
Placarea triplă nichel–cupru–nichel (Ni-Cu-Ni) oferă protecție limitată. Evitați deteriorarea stratului și folosiți magnetul la uscat ori încapsulat. Temperatura maximă de lucru declarată este 80 °C.
Siguranță
Atenție: Atracția poate produce striviri și impact violent. Planificați apropierea și separarea, folosiți distanțiere, separator mecanic, mănuși groase și ochelari, cu mâinile în afara zonei de contact. Țineți magnetul departe de copii, stimulatoare cardiace, defibrilatoare implantate, electronice și suporturi de date. Nu îl prelucrați și evitați ciocnirea. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Unde sunt polii? Pe fețele dreptunghiulare de 40 × 20 mm; magnetizarea este axială, paralelă cu înălțimea de 10 mm.
Forța de 28 kgf este sarcină sigură? Nu. Este pull perpendicular declarat, nu WLL, sarcină verticală sau capacitate de ridicare.
Poate fi montat numai cu adeziv? Nu pentru o funcție în care desprinderea ar crea risc. Folosiți locaș, retenție și opritor mecanic; adezivul poate fi numai parte dintr-un design verificat.
Poate fi folosit într-un separator, motor sau actuator? Da, ca piesă într-un ansamblu proiectat și testat; magnetul singur nu stabilește performanța sistemului.
