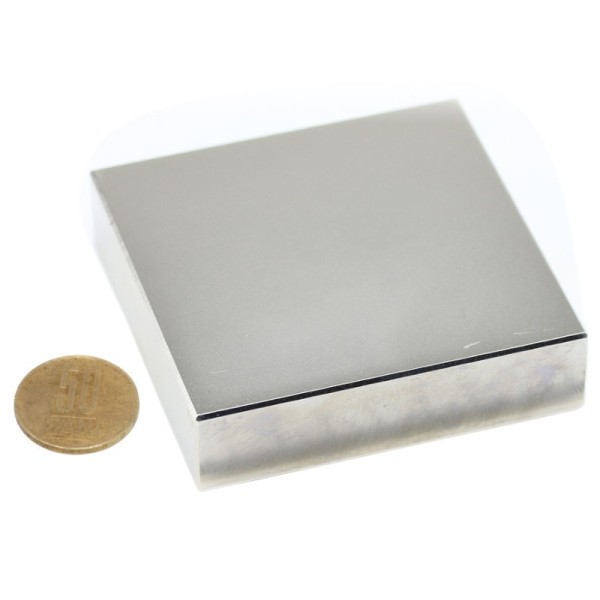

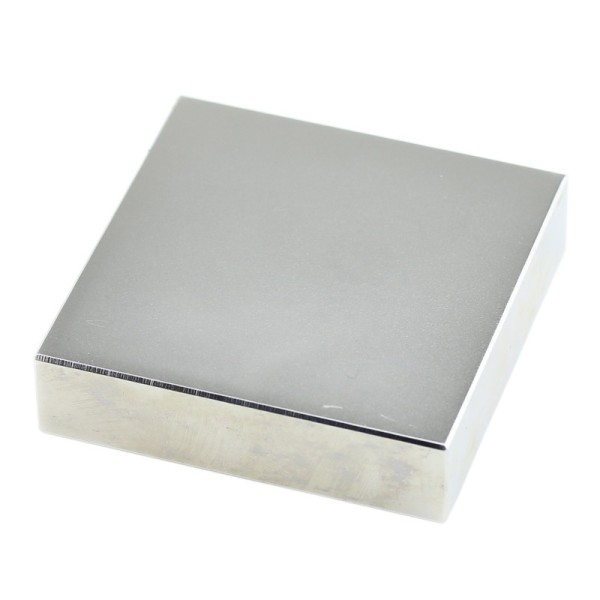

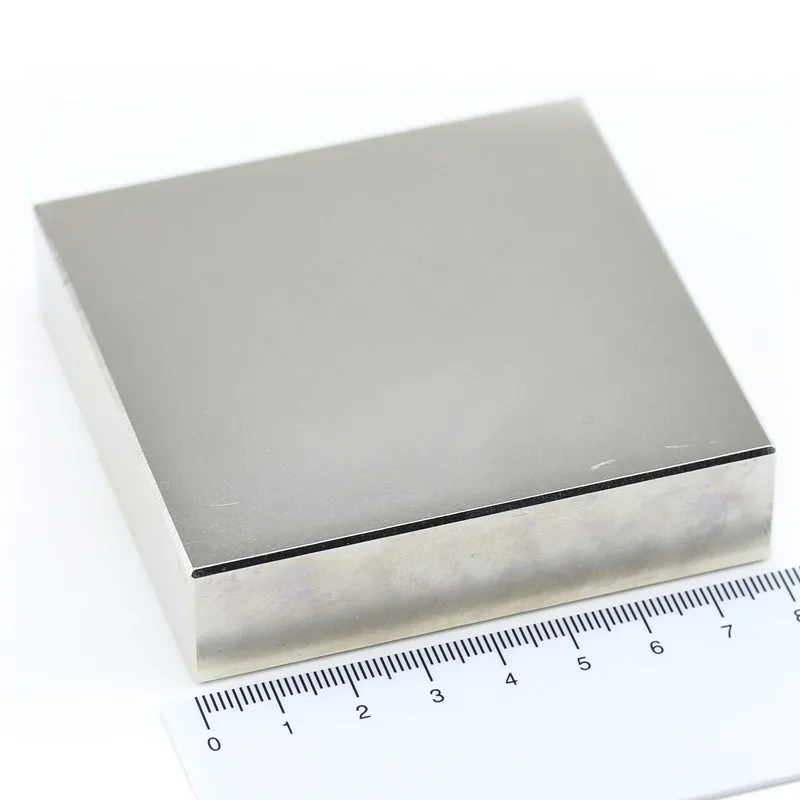

Magnet neodim bloc 80 × 80 × 20 mm, grad N45, magnetizare axială, paralelă cu înălțimea de 20 mm, cu polii pe fețele pătrate de 80 × 80 mm. Forța declarată este 140 kgf, tratamentul este placare nichel–cupru–nichel, iar temperatura maximă de lucru este 80 °C.
Destinat integrării într-un locaș sau o carcasă și testării în configurația reală. Atracția poate provoca prindere gravă; folosiți mănuși și ochelari. Nu este jucărie; a nu se lăsa la îndemâna copiilor.
Magnet bloc N45, axială, paralelă cu înălțimea de 20 mm

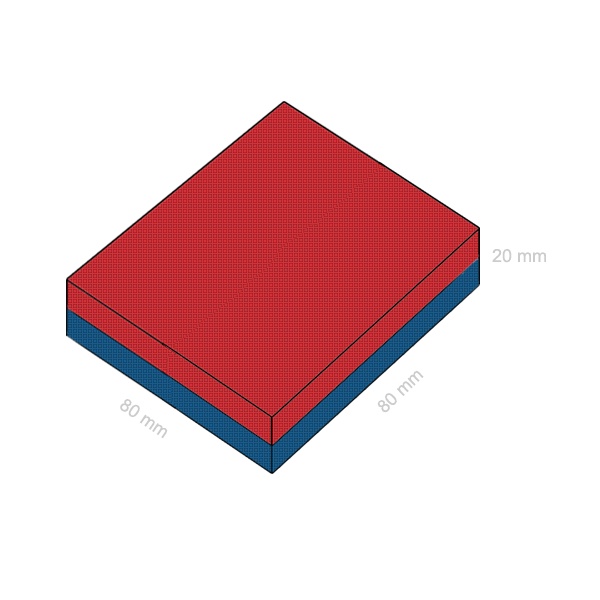

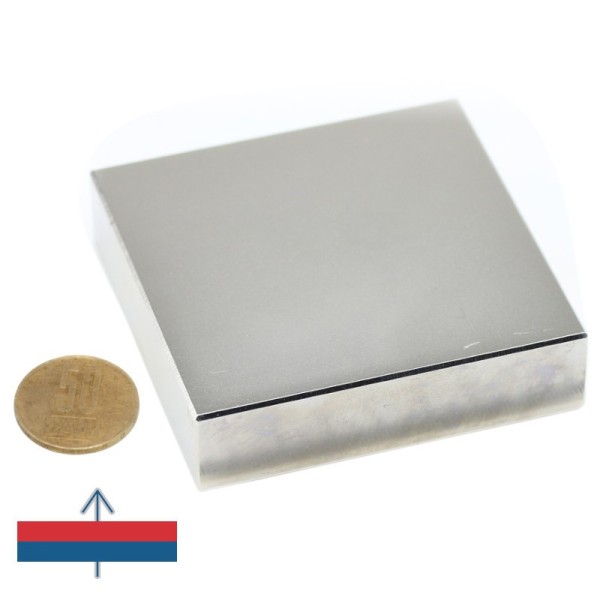

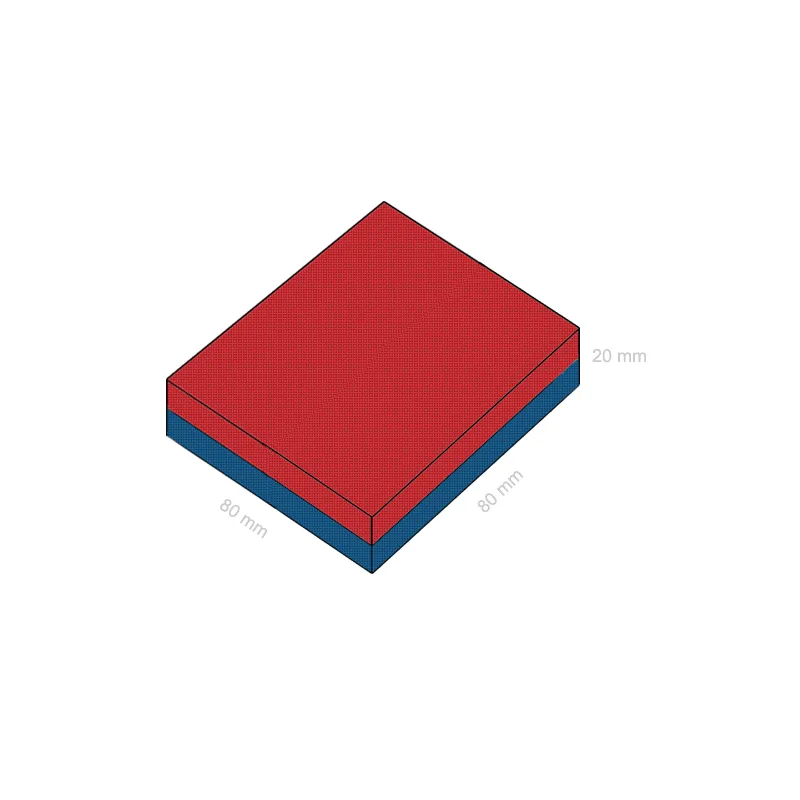

Acest magnet permanent din NdFeB are dimensiunile 80 × 80 × 20 mm. Magnetizarea este axială, paralelă cu înălțimea de 20 mm; polii principali sunt pe fețele pătrate de 80 × 80 mm. Marcajul N/S nu este publicat, deci polaritatea se verifică și se marchează înainte de integrarea mai multor piese.
Date tehnice declarate
forță: 140 kgf;
temperatură maximă de lucru: 80 °C;
remanență Br: 13.200–13.700 G / 1,32–1,37 T;
forță coercitivă bHc: 10,8–12,5 kOe / 860–995 kA/m;
forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
produs energetic maxim (BH)max: 43–45 MGOe / 342–358 kJ/m³;
densitatea fluxului la suprafața de contact: 2.800 G;
tratament: placare nichel–cupru–nichel.
Greutatea nu este publicată pentru acest produs.
Aplicații și criteriul de alegere
standuri de test cu acces controlat
fixture și poziționare în carcasă
componentă în prototipuri de separatoare magnetice
circuit magnetic pentru prototipuri de actuatoare sau motoare
Acestea sunt aplicații de familie pentru magnet ca piesă într-un ansamblu proiectat. Produsul nu este separator, motor, actuator, sistem de fixare certificat sau dispozitiv de ridicare complet.
Folosiți un locaș, suport sau o carcasă care susține corpul și protejează muchiile. Nu presați, nu găuriți, nu tăiați și nu șlefuiți magnetul; NdFeB sinterizat este casant, iar o muchie solicitată punctual se poate ciobi. Măsurați lotul real înainte de proiectarea ajustajului. Adezivul se alege după materialele de contact, tratamentul suprafeței, temperatura și mediul de lucru; suprafețele se curăță și se usucă, iar rostul și întărirea se validează pe ansamblu.
Când desprinderea ar crea pericol, adezivul nu rămâne singura retenție: adăugați umăr, capac, ramă sau altă captivare mecanică. Pentru montaj vertical, folosiți un opritor; forța magnetică declarată este normală pe suprafață, iar rezistența la alunecare depinde de frecare și de condițiile reale.
Cum se interpretează forța de 140 kgf
Valoarea este forța de desprindere perpendiculară declarată de Magneo în contact cu o contrapiesă feromagnetică. Protocolul complet, placa, grosimea oțelului, aparatul, seria de măsurări și incertitudinea nu sunt publicate. Nu este WLL, sarcină sigură, capacitate verticală, lifting sau performanța unui sistem complet. Planeitatea, grosimea și materialul contrapiesei, rugina, vopseaua, rosturile, vibrațiile, șocurile și efectul de pârghie pot reduce rezultatul.
Valoarea 2.800 G este declarată la suprafața de contact. Nu reprezintă câmpul la distanță, o rază de acționare sau performanța unui senzor; pentru acestea sunt necesare modelarea ori măsurarea în geometria reală.
Tratament, mediu și siguranță
Placarea Ni-Cu-Ni oferă protecție limitată. Folosiți magnetul la interior uscat ori într-o încapsulare verificată și evitați zgârierea, impactul și umezeala prelungită. Limita de 80 °C este temperatura maximă de lucru declarată, nu un prag garantat la care proprietățile se schimbă brusc.
Atenție: Planificați traseul de apropiere și separare înainte de manipulare. Folosiți distanțiere nemagnetice, un dispozitiv mecanic de separare, mănuși groase și ochelari; controlați accesul în zona de lucru. Greutatea nu este publicată; stabiliți procedura de manipulare după evaluarea piesei reale. Țineți magnetul departe de copii. Înghițirea unuia sau a mai multor magneți poate provoca leziuni interne grave și necesită asistență medicală imediată. Păstrați distanță față de stimulatoare cardiace, defibrilatoare implantate, electronice și suporturi de date. Nu încălziți și nu prelucrați magnetul. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Unde sunt polii? Pe fețele pătrate de 80 × 80 mm; magnetizarea este axială, paralelă cu înălțimea de 20 mm. Marcajul N/S nu este publicat.
Poate susține în siguranță 140 kg? Nu. 140 kgf este o forță de desprindere perpendiculară declarată, nu WLL, sarcină verticală sau capacitate de ridicare.
Se poate monta numai cu adeziv? Numai după validarea îmbinării și doar dacă desprinderea nu creează risc; altfel folosiți și retenție mecanică pozitivă.
2.800 G indică distanța de acționare? Nu. Valoarea este la contact; câmpul la distanță depinde de geometria reală.
Poate fi folosit la exterior? Nu fără evaluarea și protecția mediului. Tratamentul declarat nu este o certificare de impermeabilitate.
