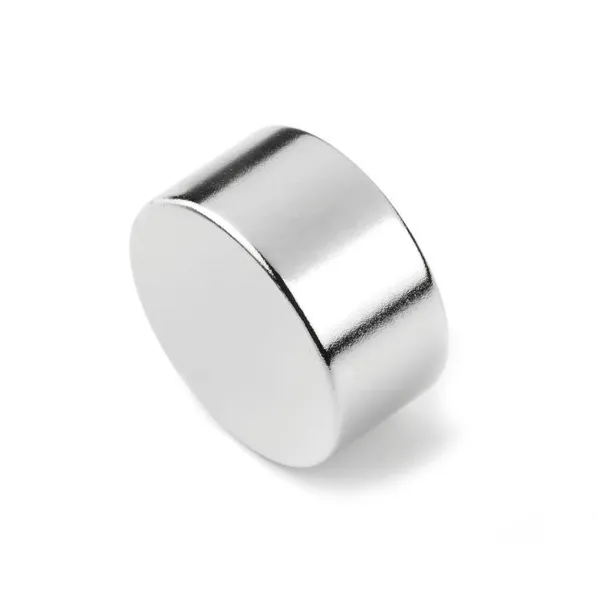

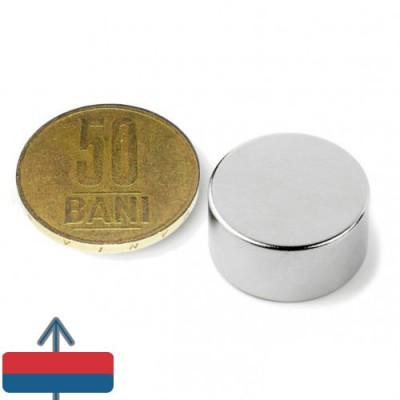

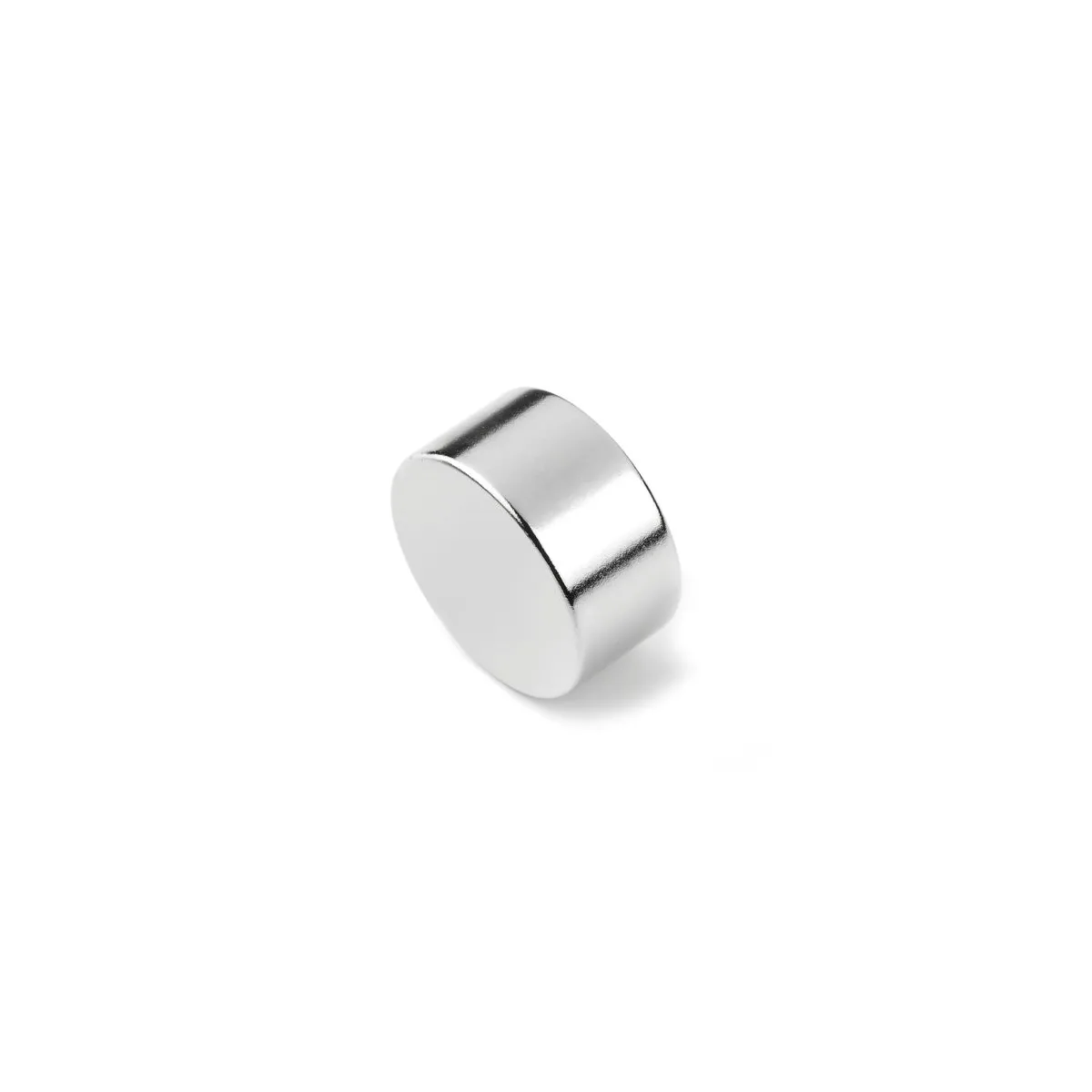

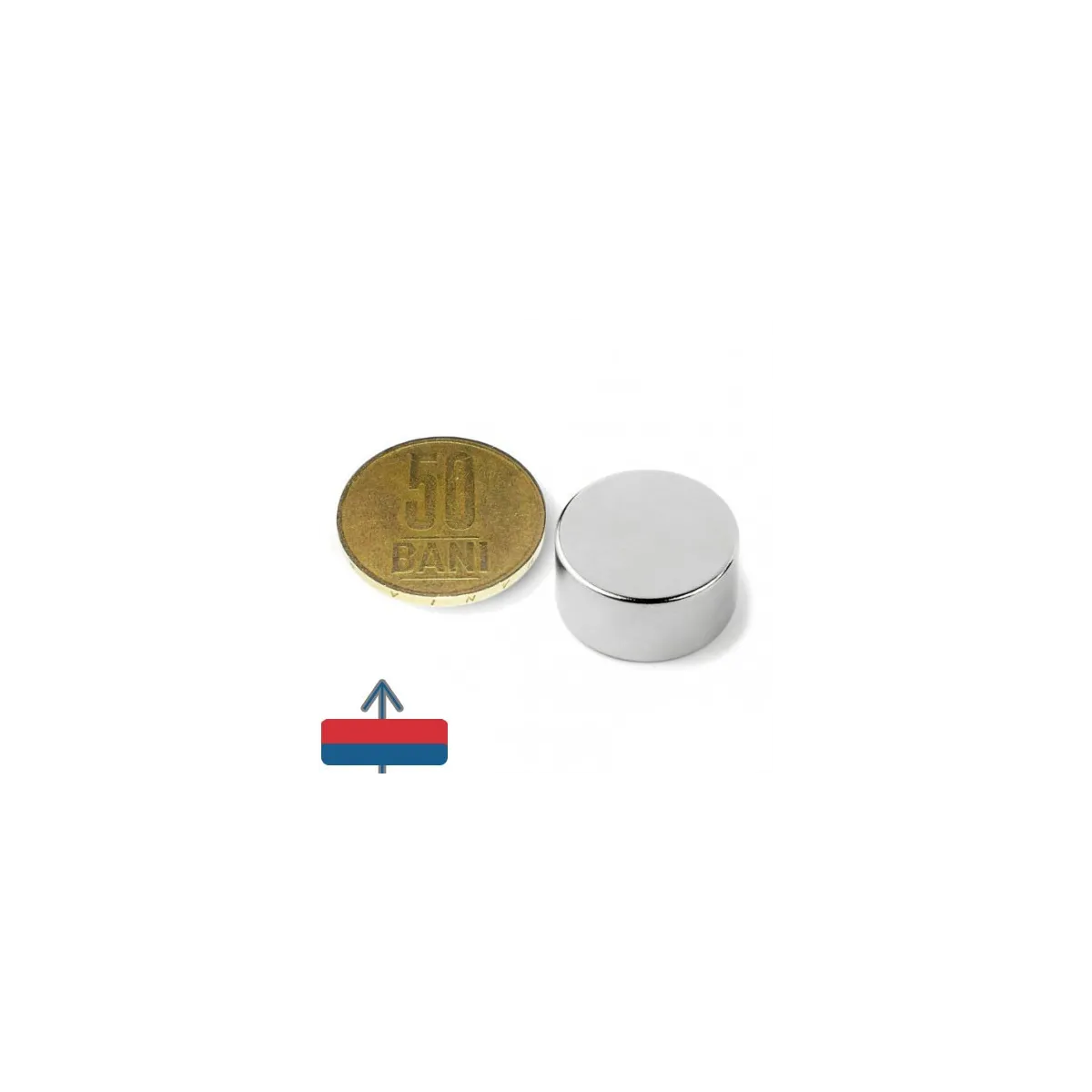

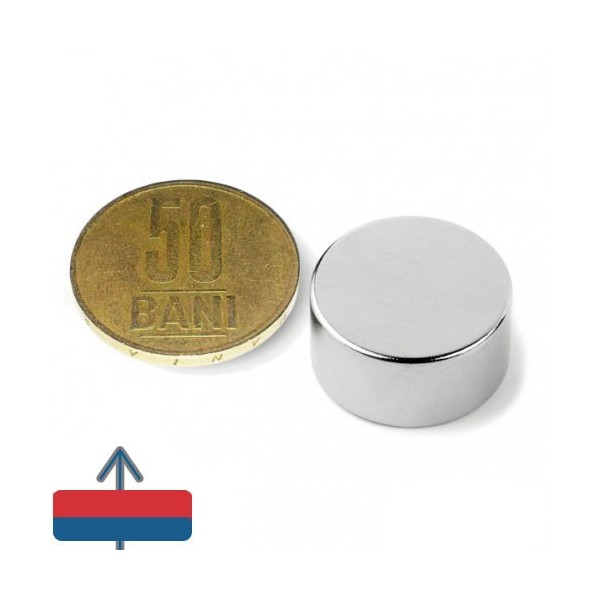

Magnet neodim disc 20 × 10 mm, grad N45, cu magnetizare axială și forță declarată 11,5 kgf. Polii sunt pe fețele circulare cu diametrul de 20 mm. Masa de 24 g trebuie luată în calcul la montaj și manipulare. Alegerea este potrivită când geometria circulară trebuie integrată într-un ansamblu proiectat.
Ce trebuie să știți înainte de alegere
- 11,5 kgf este pull perpendicular declarat, nu sarcină sigură ori capacitate de ridicare;
- magnetizarea este axială prin 10 mm, cu fețele active circulare Ø20 mm;
- formatul Ø20 × 10 mm este potrivit pentru un locaș circular scurt, măsurat înaintea montajului;
- masa de 24 g nu elimină necesitatea retenției și a opritorului mecanic în plan vertical.
Date tehnice declarate
- material și formă: NdFeB, disc;
- dimensiuni: 20 × 10 mm;
- grad: N45;
- forță declarată: 11,5 kgf;
- greutate: 24 g;
- temperatură maximă de lucru: 80 °C;
- remanență Br: 12.900–13.200 G / 1,29–1,32 T;
- forță coercitivă bHc: 10,8–12,0 kOe / 860–955 kA/m;
- forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
- produs energetic maxim (BH)max: 40–42 MGOe / 318–334 kJ/m³;
- densitatea fluxului la contact: 4.552 G;
- toleranță: ±0,1 mm;
- magnetizare: axială, paralelă cu înălțimea;
- suprafață: nichel–cupru–nichel (Ni-Cu-Ni).
Aplicații potrivite
- fixture-uri și repere de poziționare în locașuri cu opritor
- închideri pentru capace sau panouri ușoare, după testarea gapului și a impactului
- standuri de test și prototipuri electromecanice
- suporturi de atelier proiectate cu carcasă și retenție mecanică, fără sarcini suspendate
Aceste exemple descriu magnetul ca piesă într-un ansamblu proiectat; performanța sistemului trebuie verificată în configurația reală. Vezi și gama de magneți neodim disc.
Montaj și integrare
Montați magnetul într-un locaș sau o carcasă care sprijină corpul, limitează impactul și include retenție mecanică. Pentru montaj vertical folosiți opritor; nu depindeți numai de frecare sau adeziv. Magnetizarea este axială prin 10 mm, iar polii sunt pe fețele circulare cu diametrul de 20 mm. B=4.552 G este valoarea la suprafața de contact, nu o rază de acțiune. Toleranța declarată este ±0,1 mm; verificați piesa și jocul înainte de proiectarea locașului.
Cum se interpretează forța
Valoarea de 11,5 kgf este forța de desprindere perpendiculară declarată în condiții favorabile de contact. Nu este WLL, sarcină verticală, forță laterală sau capacitate de ridicare. Vopseaua, rugina, curbura, un oțel prea subțire, contactul parțial și distanța dintre piese pot reduce rezultatul.
Suprafață și temperatură
Placarea triplă nichel–cupru–nichel (Ni-Cu-Ni) oferă protecție limitată. Evitați deteriorarea stratului și folosiți magnetul la uscat ori încapsulat. Temperatura maximă de lucru declarată este 80 °C.
Siguranță
Atenție: Atracția poate prinde degetele și poate ciobi magnetul la impact. Folosiți distanțiere, mănuși, ochelari și un separator potrivit. Țineți magnetul departe de copii, stimulatoare cardiace, defibrilatoare implantate, electronice și suporturi de date. Nu îl prelucrați și evitați ciocnirea. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Unde sunt polii? Pe fețele circulare cu diametrul de 20 mm; magnetizarea este axială, paralelă cu înălțimea de 10 mm.
Forța de 11,5 kgf este sarcină sigură? Nu. Este pull perpendicular declarat, nu WLL, sarcină verticală sau capacitate de ridicare.
Poate fi montat numai cu adeziv? Nu pentru o funcție în care desprinderea ar crea risc. Folosiți locaș, retenție și opritor mecanic; adezivul poate fi numai parte dintr-un design verificat.
Poate fi folosit într-un separator, motor sau actuator? Da, ca piesă într-un ansamblu proiectat și testat; magnetul singur nu stabilește performanța sistemului.
