Magnet neodim cilindru / disc 10 x 10 mm

Disponibil în stoc.
5,00 lei
Include TVA

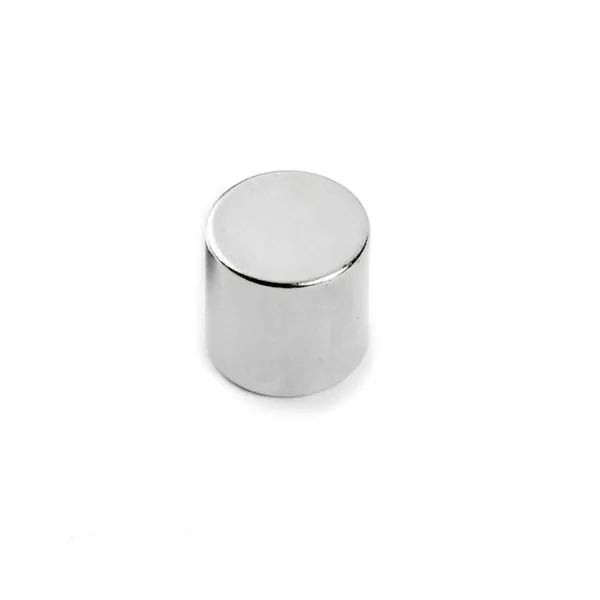

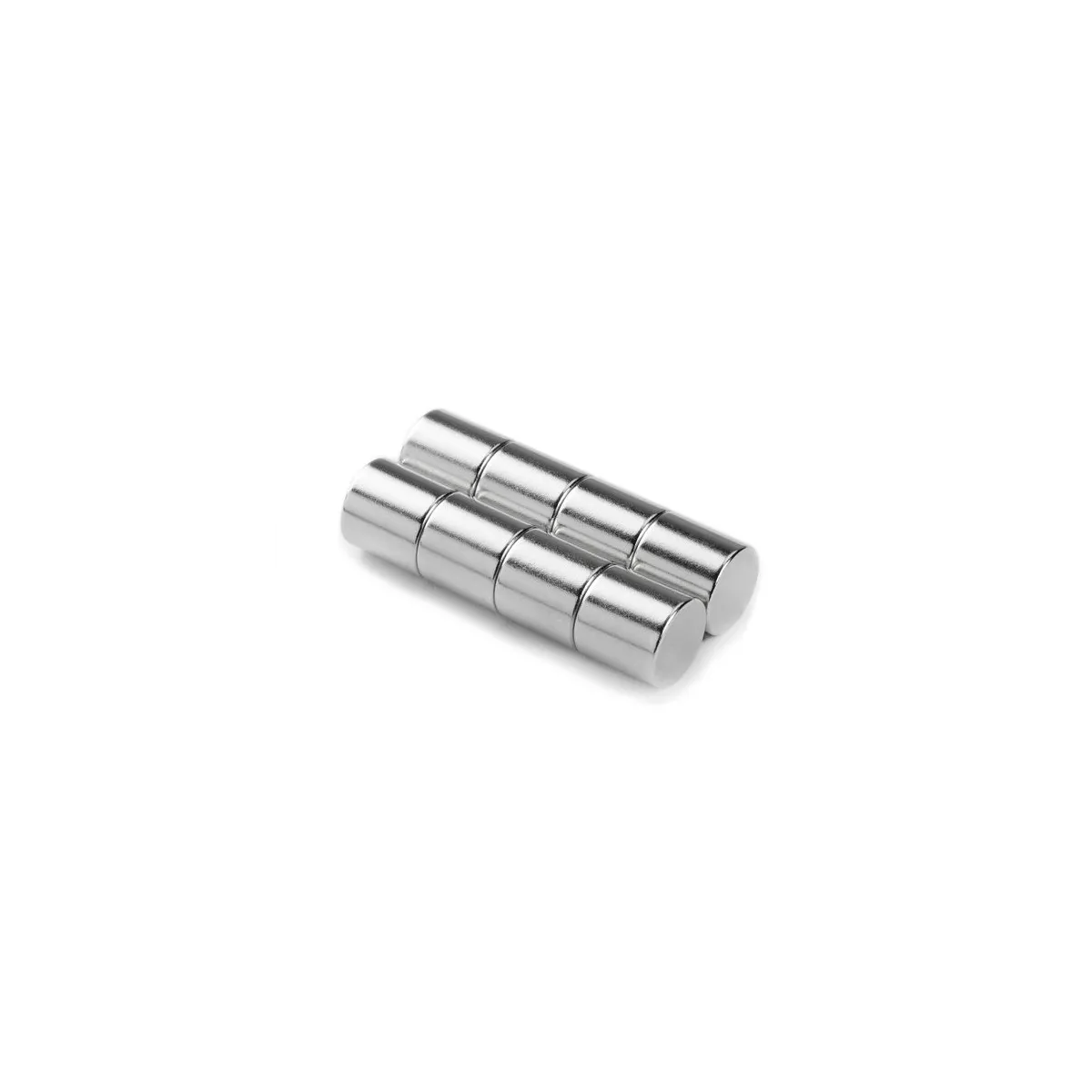

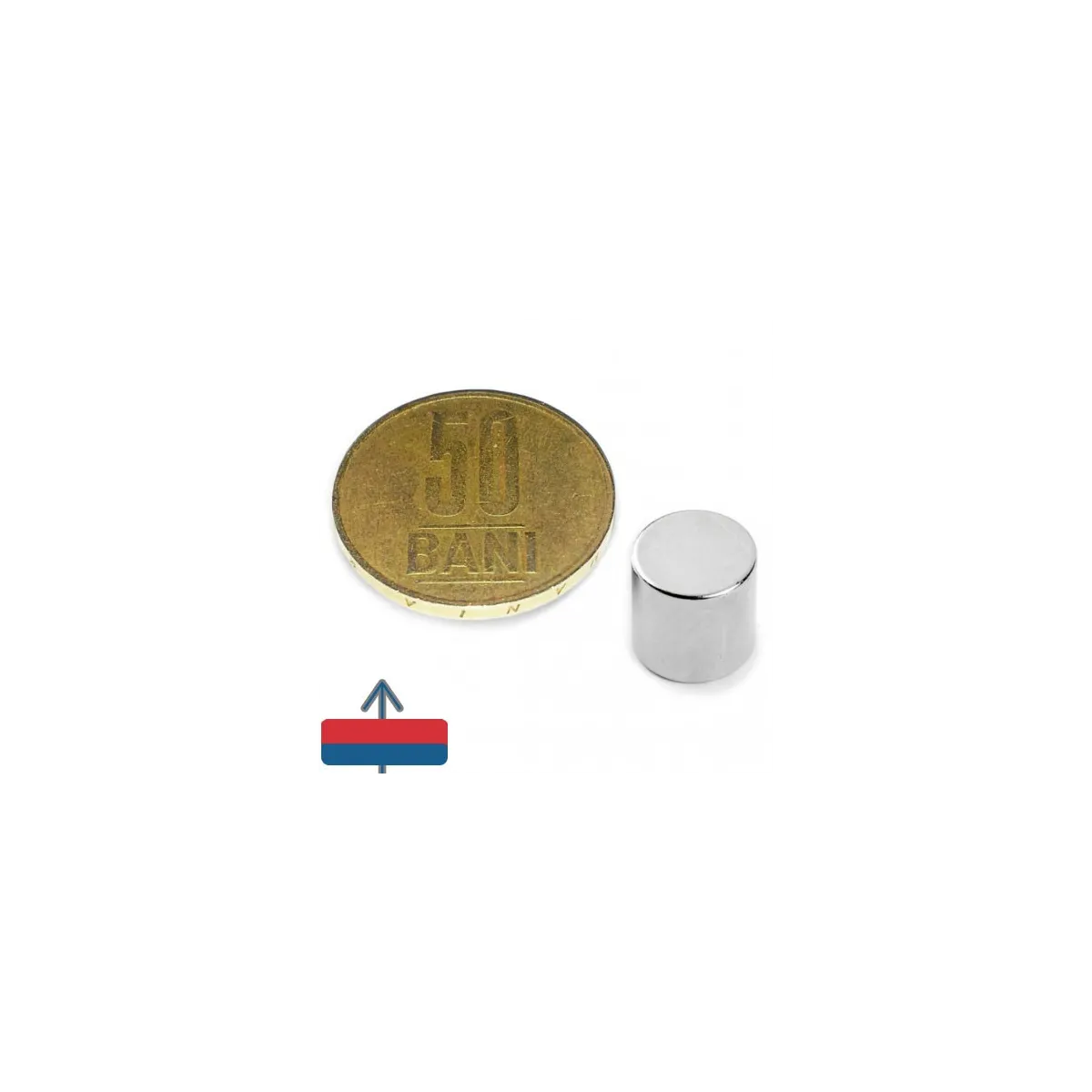

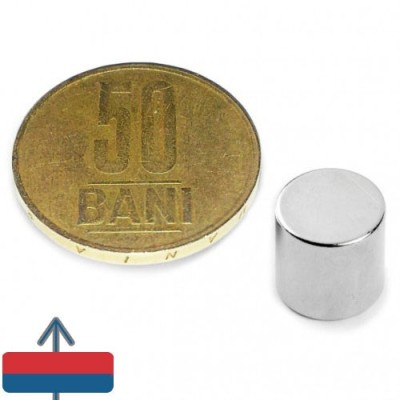

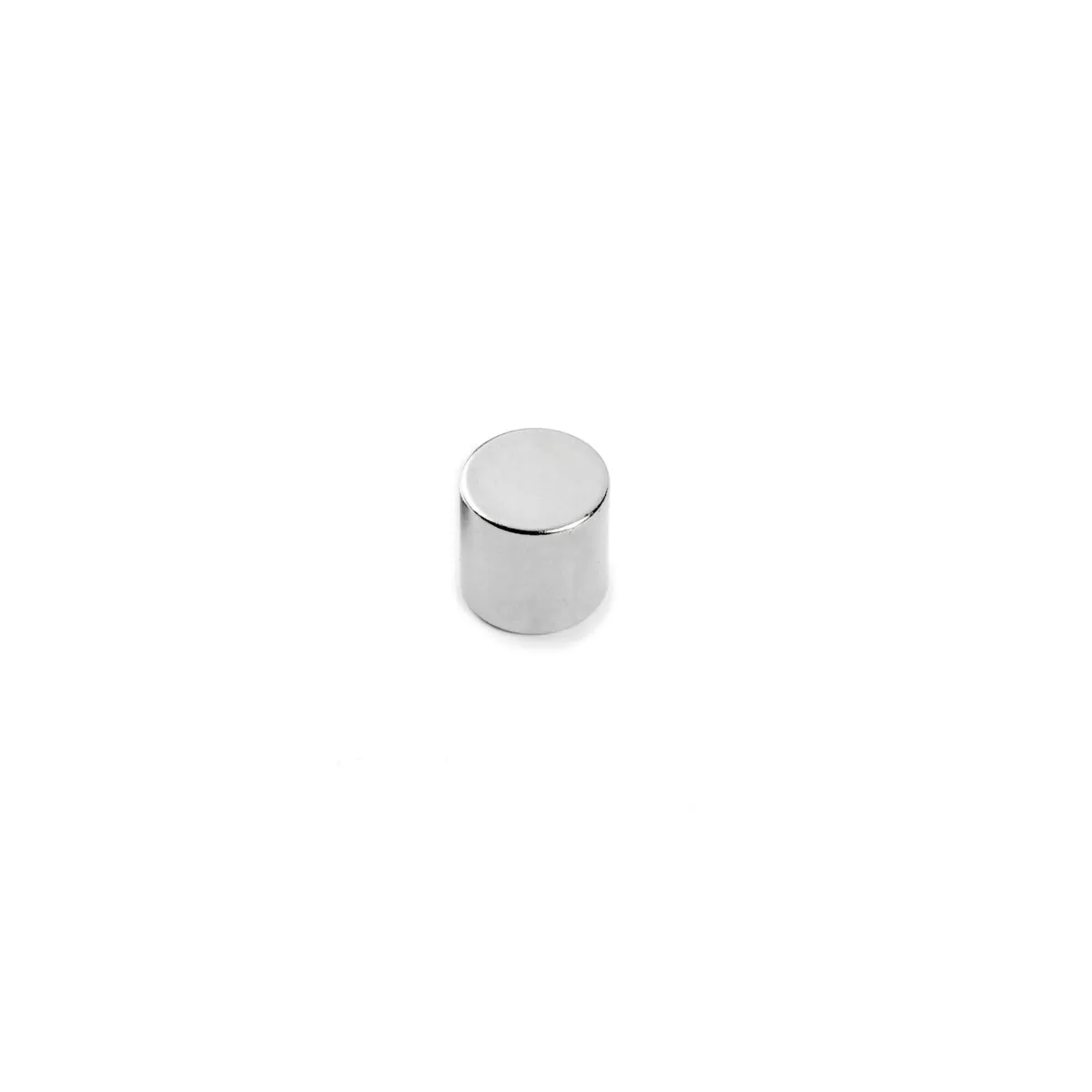

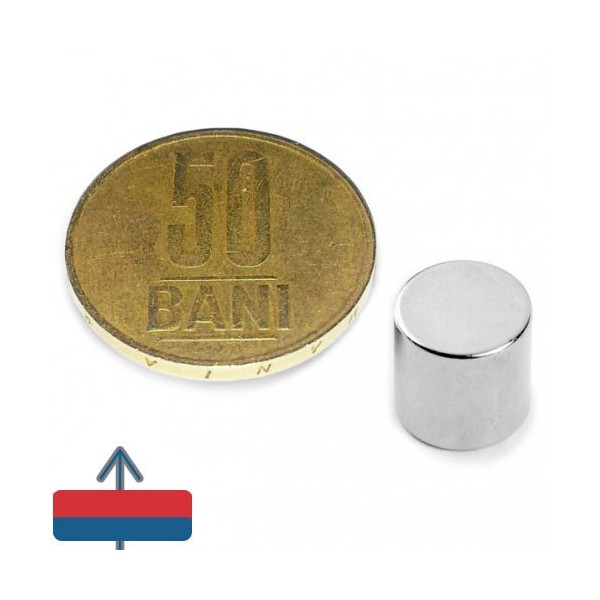

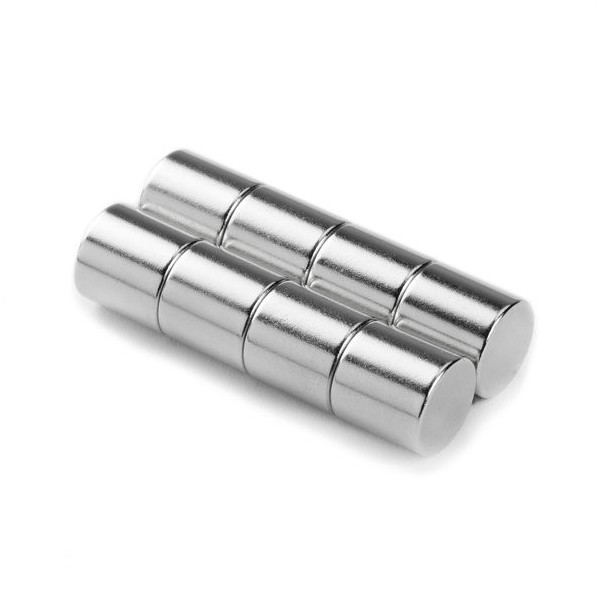

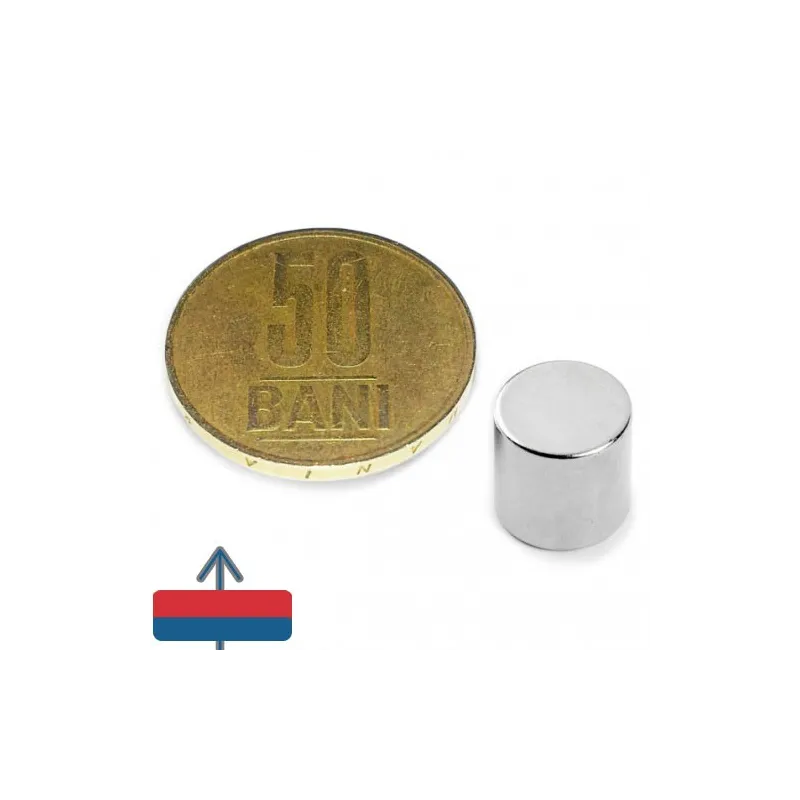

Magnet neodim cilindru 10 x 10 mm, grad N45, cu forță declarată de 3,85 kg, magnetizare axială și placare triplă nichel-cupru-nichel (Ni-Cu-Ni), temperatură maximă de lucru 80°C. Pentru senzori, encodere și prototipuri de mecanisme sau circuite magnetice. Nu este jucărie; a nu se lăsa la îndemâna copiilor. Evitați ciocnirea și prinderea degetelor.

Cantitate Preț Reducere de cantitate Ai economisit
20 4,52 lei/Buc. 0,48 lei 9,60 lei
60 4,21 lei/Buc. 0,79 lei 47,40 lei
140 3,98 lei/Buc. 1,02 lei 142,80 lei
  Limitarea responsabilității:

Informațiile produselor corespund momentului redactării și sunt oferite numai cu titlu informativ.

  Politica de livrare:

Important nr. telefon pt. confirmare comandă. Cost de livrare 17.00, 13.00 RON sau GRATUIT.

  Plată sigură:

Procesare plăți prin partener certificat - EuPlatesc



Cilindru N45 cu diametrul egal cu înălțimea

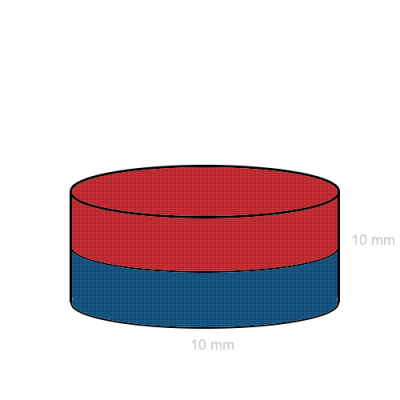

La 10 x 10 mm, diametrul este egal cu înălțimea, de aceea forma publică este cilindru. Magnetizarea este axială prin înălțimea de 10 mm, iar cele două capete circulare sunt polare.

Date utile pentru integrare

Toleranța dimensională declarată este ±0,1 mm, iar densitatea fluxului la suprafața de contact este 5879 G. Pentru encodere și senzori, câmpul trebuie verificat la distanța și orientarea reale.

Aplicații potrivite

  • declanșarea senzorilor Reed și Hall;
  • prototipuri de comutatoare și numărare a rotațiilor cu senzori compatibili cu magnet axial; pentru măsurarea unghiului, multe arhitecturi cer magnet diametral;
  • poziționare într-un locaș cilindric;
  • prototipuri de motoare sau actuatoare, numai ca element al unui circuit dimensionat;

Pentru aceeași geometrie, comparați cu varianta 10 x 10 mm N52, produs separat cu grad și forță proprii.

Pentru senzori unghiulari care cer magnetizare diametrală, vedeți discul 3 x 2 mm diametral; direcția de magnetizare este un criteriu funcțional, iar produsele nu sunt interschimbabile.

Vezi și gama de magneți neodim cilindru.

Montaj și integrare

Cu o greutate declarată de 6 g, cilindrul poate fi centrat într-un locaș cu umăr. Lăsați joc pentru adeziv conform toleranței, nu presați magnetul și nu aplicați pârghie pe muchii. Marcați polaritatea înainte de montarea mai multor piese.

Cum se interpretează forța de 3,85 kg

Valoarea de 3,85 kg este forța de desprindere perpendiculară declarată pentru produs, în condiții favorabile de contact cu o contrapiesă feromagnetică plană, curată și suficient de groasă. Nu este o sarcină sigură de lucru. Vopseaua, rugina, distanța, adezivul dintre fețele active, oțelul subțire, alunecarea și efectul de pârghie pot reduce mult rezultatul. Testați ansamblul în configurația finală și folosiți un opritor mecanic la solicitări laterale sau verticale.

Placare și temperatură

Placarea declarată este nichel-cupru-nichel (Ni-Cu-Ni), iar temperatura maximă de lucru este 80°C. Protejați stratul de abraziune, impact și umezeală prelungită.

Siguranță și manipulare

Nu este jucărie. A nu se lăsa la îndemâna copiilor. Înghițirea magneților poate provoca leziuni grave. Păstrați produsul la distanță de stimulatoare cardiace, defibrilatoare implantate, carduri și suporturi de date. Atracția poate prinde degetele între magnet, oțel sau alt magnet; păstrați separatoare nemagnetice și apropiați piesele controlat. NdFeB este casant: evitați impactul, flexarea și pârghia pe muchii și folosiți protecție pentru ochi când există risc de ciobire. Magnetul nud nu este un dispozitiv de ridicare și nu are sarcină sigură de lucru declarată. Consultați instrucțiunile complete de siguranță.

Întrebări frecvente

Este disc sau cilindru? Este clasificat public drept cilindru deoarece diametrul și înălțimea sunt egale; polii se află pe capetele circulare.

Poate fi folosit într-un encoder? Numai dacă arhitectura acceptă magnet axial. Pentru măsurarea unghiului, multe encodere on-axis cer magnet diametral; verificați fișa senzorului, orientarea și distanța de lucru.

Este echivalent cu varianta N52? Nu. Geometria coincide, dar gradul, forța și celelalte valori aparțin fiecărui produs.

Forță
3,85 kgf
Magnetizare
N45
Material
NdFeB
Formă
Disc
Greutate
6 g
Înălțime
10 mm
Diametru
10 mm
Temperatura maximă de lucru
80 °C
Remanență magnetică (Br)
13200 - 13700 G / 1,32 - 1,37 T
Forța coercitivă (bHc)
10,8 - 12,5 kOe / 860 - 995 kA/m
Forța coercitivă intrinsecă (iHc)
≥12 kOe / ≥955 kA/m
Produsul energetic maxim (BH)max
43 - 45 MGOe / 342 - 358 kJ/m³
Densitatea fluxului la suprafața de contact (B)
5879 Gauss
Toleranță
±0,1 mm
Direcția magnetizării
axială (paralelă cu înălțimea)
Tratament suprafață
Placat cu Nichel (Ni-Cu-Ni)
