Cilindru N52 cu magnetizare diametrală

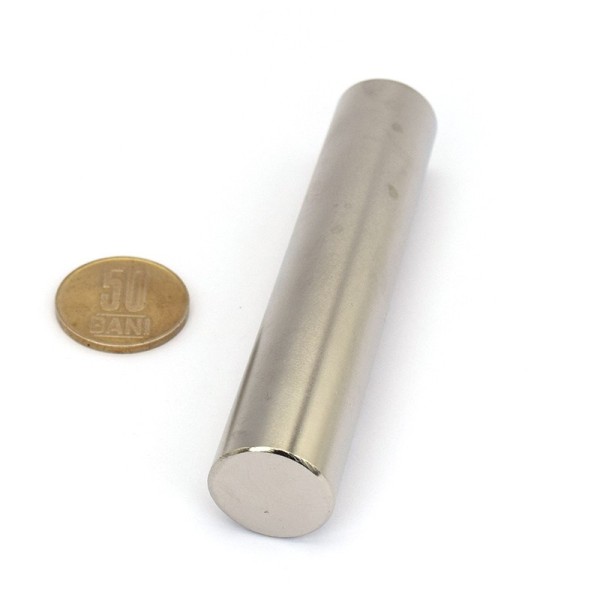

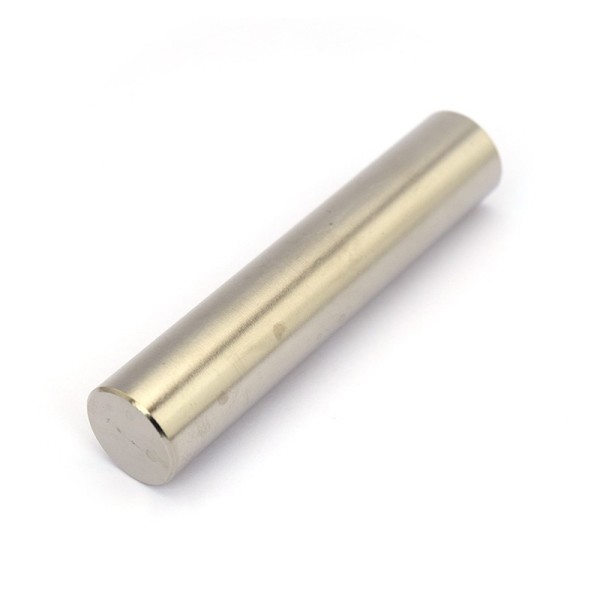

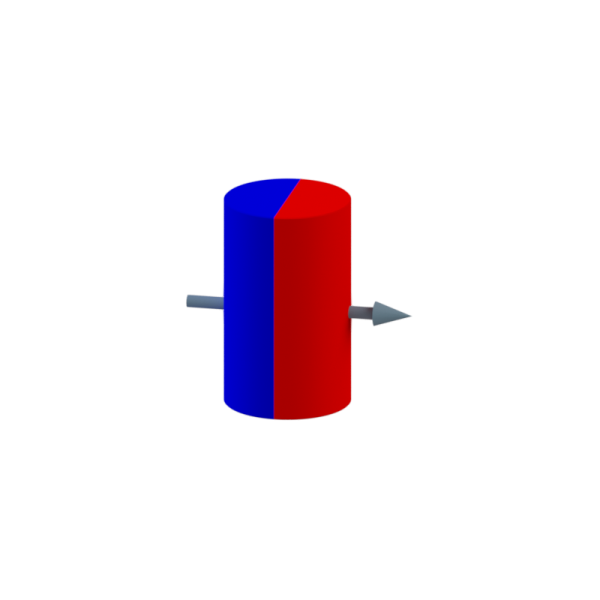

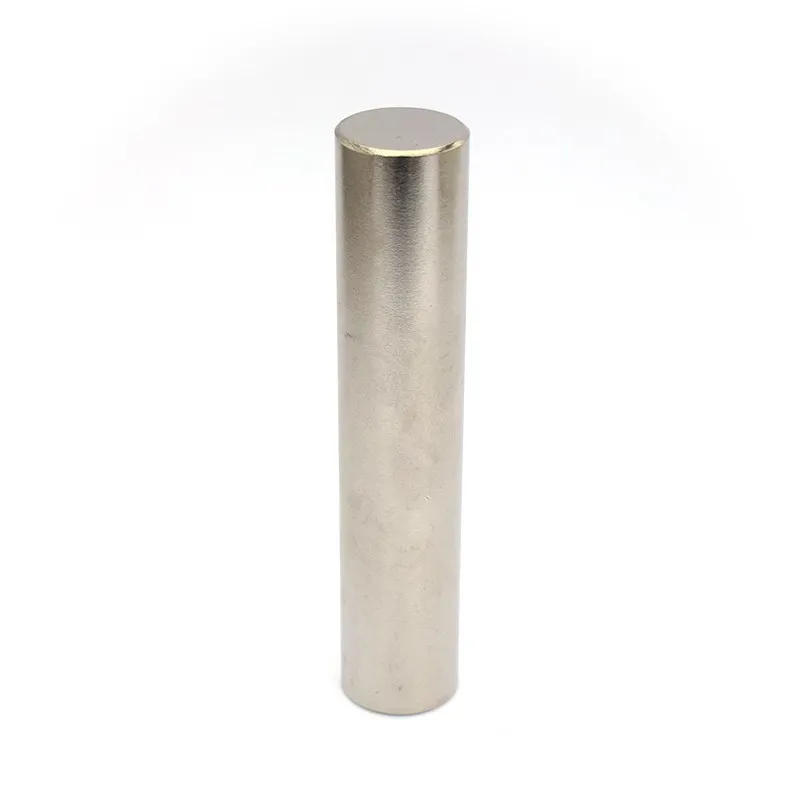

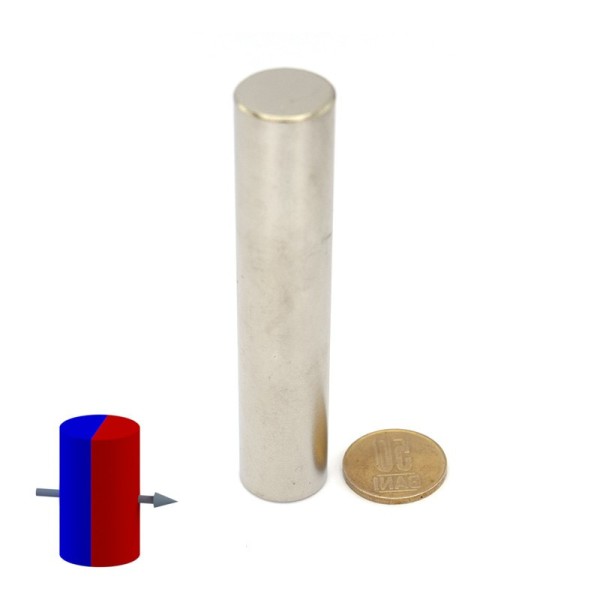

Acest magnet permanent din NdFeB are diametrul de 20 mm și înălțimea de 100 mm. Magnetizarea este diametrală, paralelă cu diametrul: un pol ocupă o jumătate a suprafeței curbe, iar celălalt pol jumătatea opusă. Fețele circulare nu sunt fețele polare principale ca la un cilindru axial. Cu o masă declarată de 238,13 g, produsul trebuie integrat într-un suport proiectat; nu este ax mecanic și nu constituie singur un rotor complet.
Date tehnice declarate
- forță: 18 kgf;
- greutate: 238,13 g;
- temperatură maximă de lucru: 80 °C;
- remanență Br: 14.200–14.700 G / 1,42–1,47 T;
- forță coercitivă bHc: 10,8–12,5 kOe / 860–995 kA/m;
- forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
- produs energetic maxim (BH)max: 48–53 MGOe / 380–422 kJ/m³;
- densitatea fluxului la suprafața de contact: 4.100 Gauss;
- toleranță dimensională: ±0,1 mm;
- tratament: nichel–cupru–nichel (Ni-Cu-Ni).
Aplicații și criteriul de alegere
- standuri protejate pentru observarea unui câmp dipolar rotativ;
- prototipuri de senzori unghiulari Hall, TMR sau AMR, numai dacă fișa senzorului acceptă geometria și câmpul obținut;
- rotoare experimentale cu suport captiv, echilibrare și carcasă de protecție;
- detecția poziției laterale cu senzori Hall sau reed, după testarea orientării, a distanței și a pragurilor.
Pentru un cilindru diametral mai compact, comparați varianta 10 × 40 mm; este un produs separat, cu propriile specificații și propriul status de stoc. Dacă aplicația cere polii pe capete, nu pe suprafața laterală, vezi cilindrul axial 12 × 20 mm; direcția magnetizării nu este interschimbabilă. Vezi și gama de magneți neodim cilindru.
Integrarea cu senzori și encodere
Magnetizarea diametrală produce o direcție de câmp care se rotește odată cu piesa, însă acest fapt nu garantează compatibilitatea cu un encoder. Verificați în fișa senzorului geometria magnetului de referință, domeniul de câmp admis, poziția elementului sensibil, distanța de aer, concentricitatea, excentricitatea, jocurile, temperatura, turația și necesitatea calibrării.
Valoarea de 4.100 G este declarată la suprafața de contact. Nu este o distanță de detecție, o fereastră de câmp la senzor sau o precizie unghiulară. Harta câmpului la distanță și marcarea jumătății N/S nu sunt specificate; identificați polaritatea și validați ansamblul cu instrumentația și senzorul real.
Montaj într-un suport sau rotor
Dimensionați locașul după toleranța declarată de ±0,1 mm și măsurați lotul real. Lăsați un rost controlat pentru adeziv și nu folosiți montaj prin presare ca regulă implicită: NdFeB sinterizat este casant, iar interferența, o muchie sau o împingere nealiniată pot fisura magnetul ori placarea.
Într-un ansamblu rotativ, folosiți suport captiv, umăr, capac sau altă retenție pozitivă. Adezivul se alege după materialul carcasei, Ni-Cu-Ni, temperatura și mediul de lucru și nu trebuie să fie singura barieră când desprinderea ar crea pericol. Validați separat echilibrarea, bătaia radială, turația, solicitările centrifuge și carcasa de protecție. Magnetul nu este ax, bolț sau rulment; suportul mecanic preia sarcinile și șocurile.
Cum se interpretează forța de 18 kgf
Valoarea de 18 kgf este forța de desprindere perpendiculară declarată de Magneo în contact cu o contrapiesă feromagnetică. Protocolul complet de test, geometria exactă a contactului, aparatul, seria de măsurări și incertitudinea nu sunt publicate. Nu este sarcină sigură de lucru, WLL, forță laterală, cuplu al rotorului, capacitate de ridicare sau distanță de senzor. Materialul și grosimea contrapiesei, planeitatea, rugina, vopseaua, straturile intercalate și efectul de pârghie pot reduce rezultatul.
Placare, temperatură și siguranță
Placarea Ni-Cu-Ni se protejează de zgâriere, impact și umezeală prelungită. Folosiți produsul la interior uscat sau într-o încapsulare verificată. Limita declarată de 80 °C este o temperatură maximă de lucru, nu un prag garantat la care proprietățile se schimbă brusc.
Atenție: apropierea necontrolată de oțel sau de alt magnet poate prinde degetele, iar impactul poate produce cioburi. Planificați manipularea, folosiți mănuși groase și ochelari, păstrați distanțiere nemagnetice și controlați accesul în zona de lucru. Țineți produsul departe de copii. Înghițirea unui magnet, în special împreună cu alți magneți, poate provoca leziuni interne grave și necesită asistență medicală imediată. Păstrați distanță față de stimulatoare cardiace, defibrilatoare implantate, electronice și suporturi de date. Nu găuriți, nu tăiați, nu șlefuiți și nu încălziți magnetul. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Unde sunt polii? Pe două jumătăți opuse ale suprafeței curbe. Direcția este diametrală, dar jumătatea N/S nu este marcată pe produs.
Este potrivit pentru orice encoder magnetic? Nu. Direcția diametrală este numai primul criteriu; geometria, câmpul la senzor, distanța, alinierea, turația și calibrarea trebuie să respecte fișa encoderului.
Poate fi fixat într-un rotor numai cu adeziv? Nu când desprinderea ar crea pericol. Folosiți retenție pozitivă, echilibrați ansamblul și validați solicitările centrifuge într-o carcasă de protecție.
18 kgf reprezintă cuplul disponibil? Nu. Este o forță de desprindere perpendiculară declarată și nu definește cuplul, WLL sau sarcina laterală.
4.100 G indică distanța de detecție? Nu. Este densitatea fluxului la suprafața de contact; câmpul la senzor trebuie măsurat sau calculat pentru geometria și distanța reale.
Se poate monta prin presare într-un locaș de 20 mm? Nu folosiți diametrul nominal ca ajustaj. Luați în calcul toleranța ±0,1 mm, măsurați lotul și proiectați rostul de adeziv și retenția mecanică.
