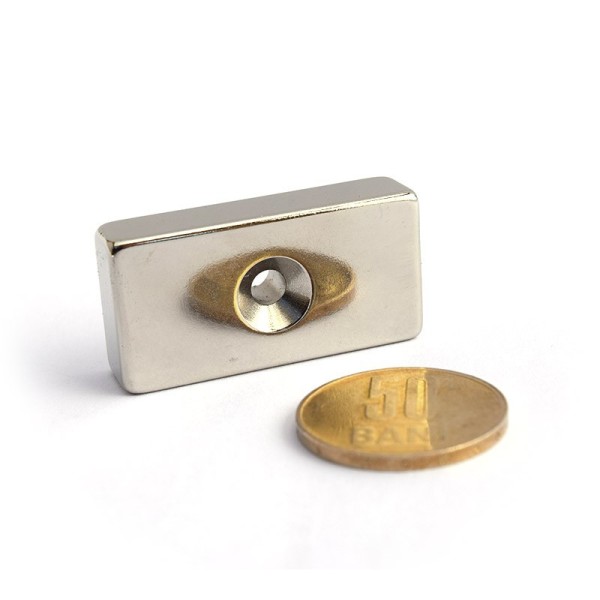

Bloc NdFeB cu fixare mecanică prin gaură îngropată

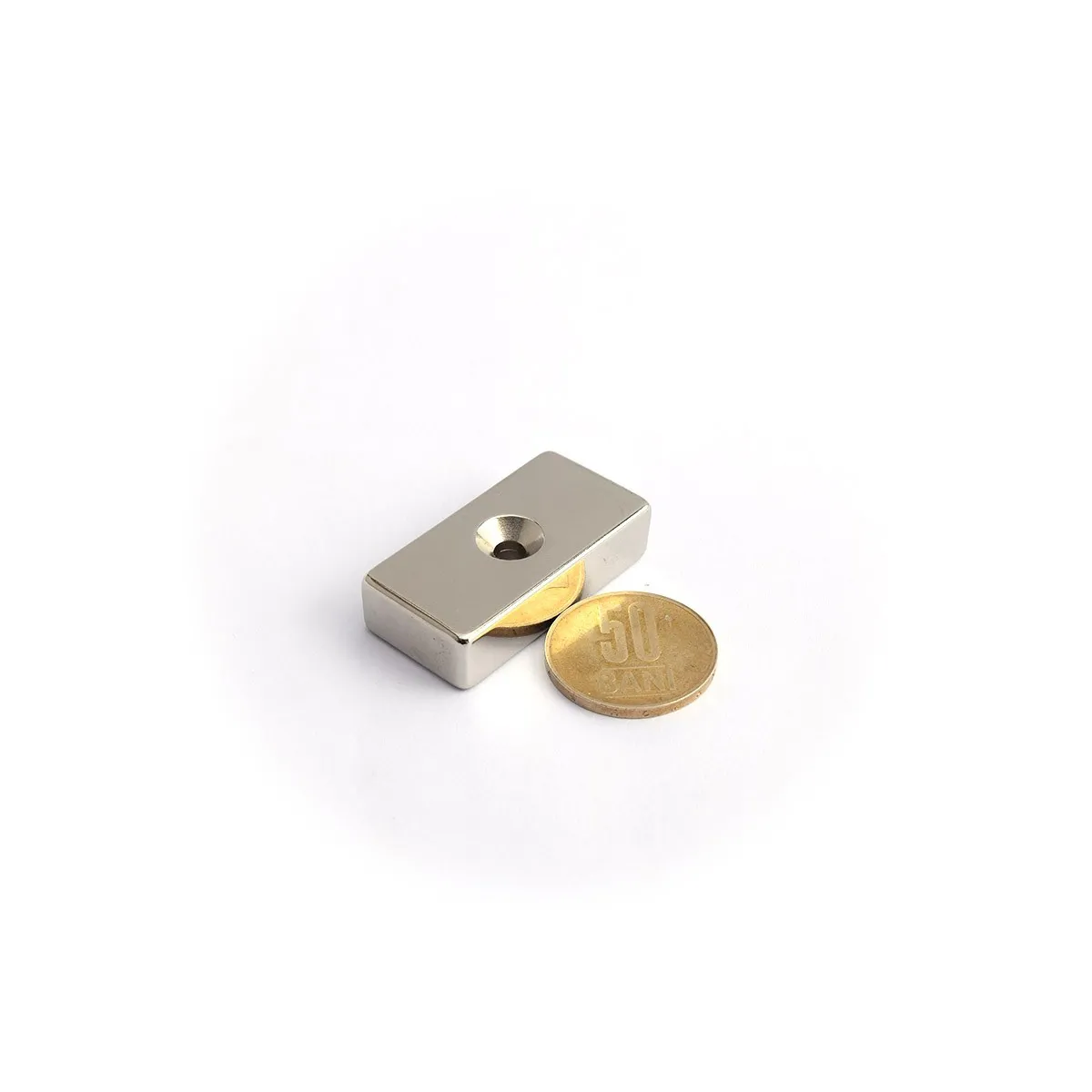

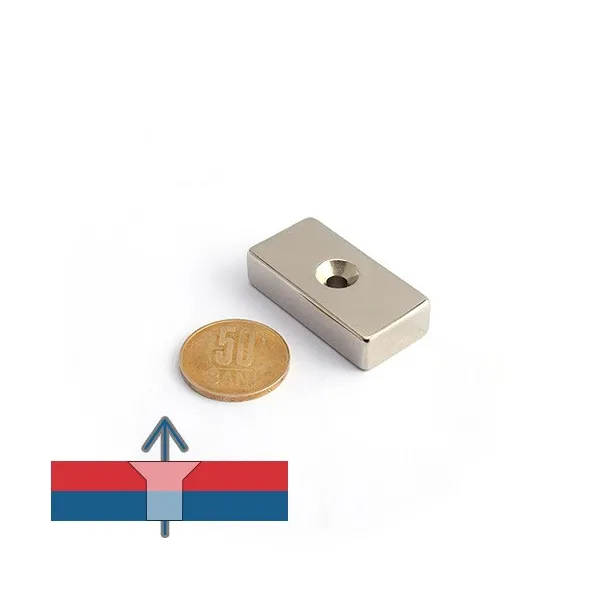

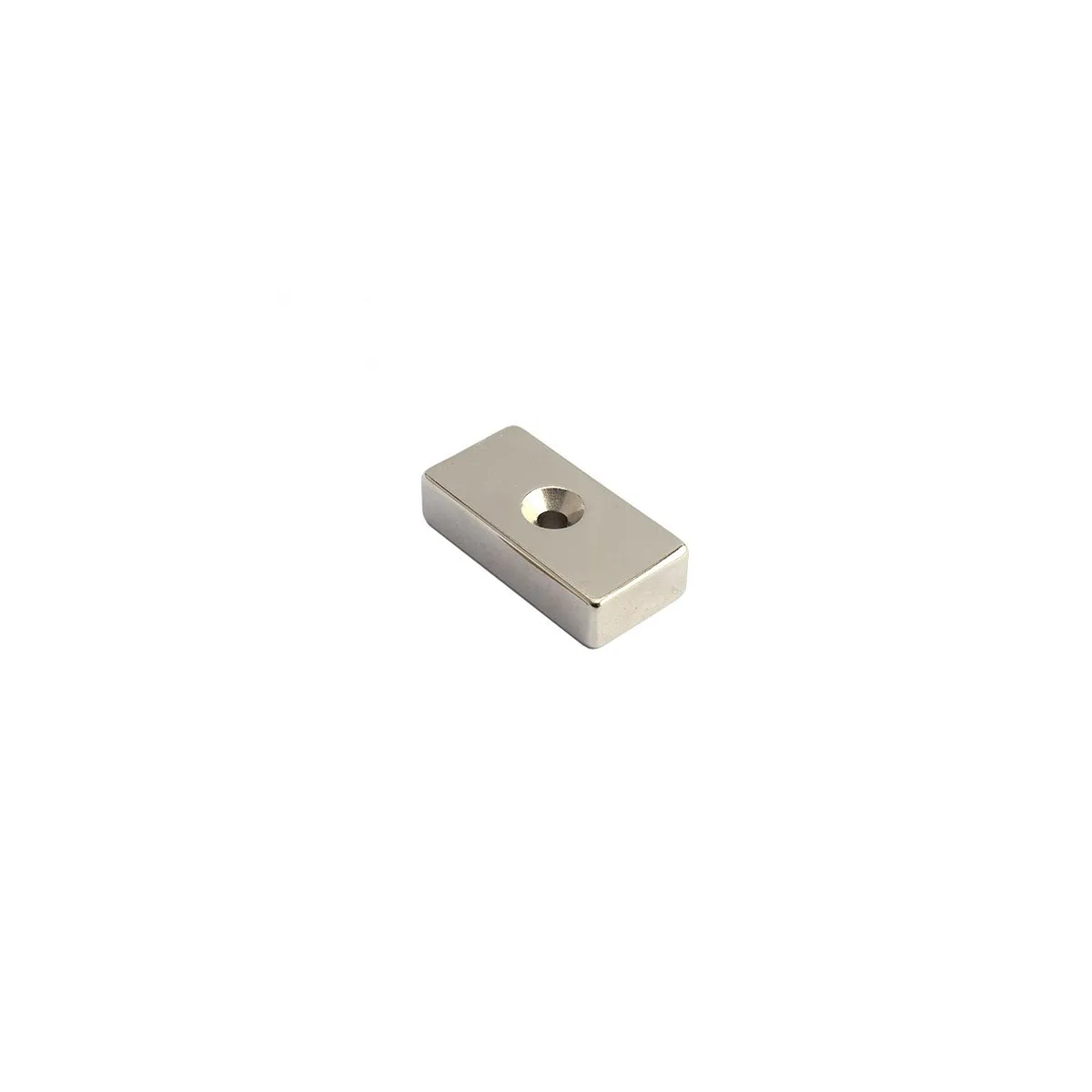

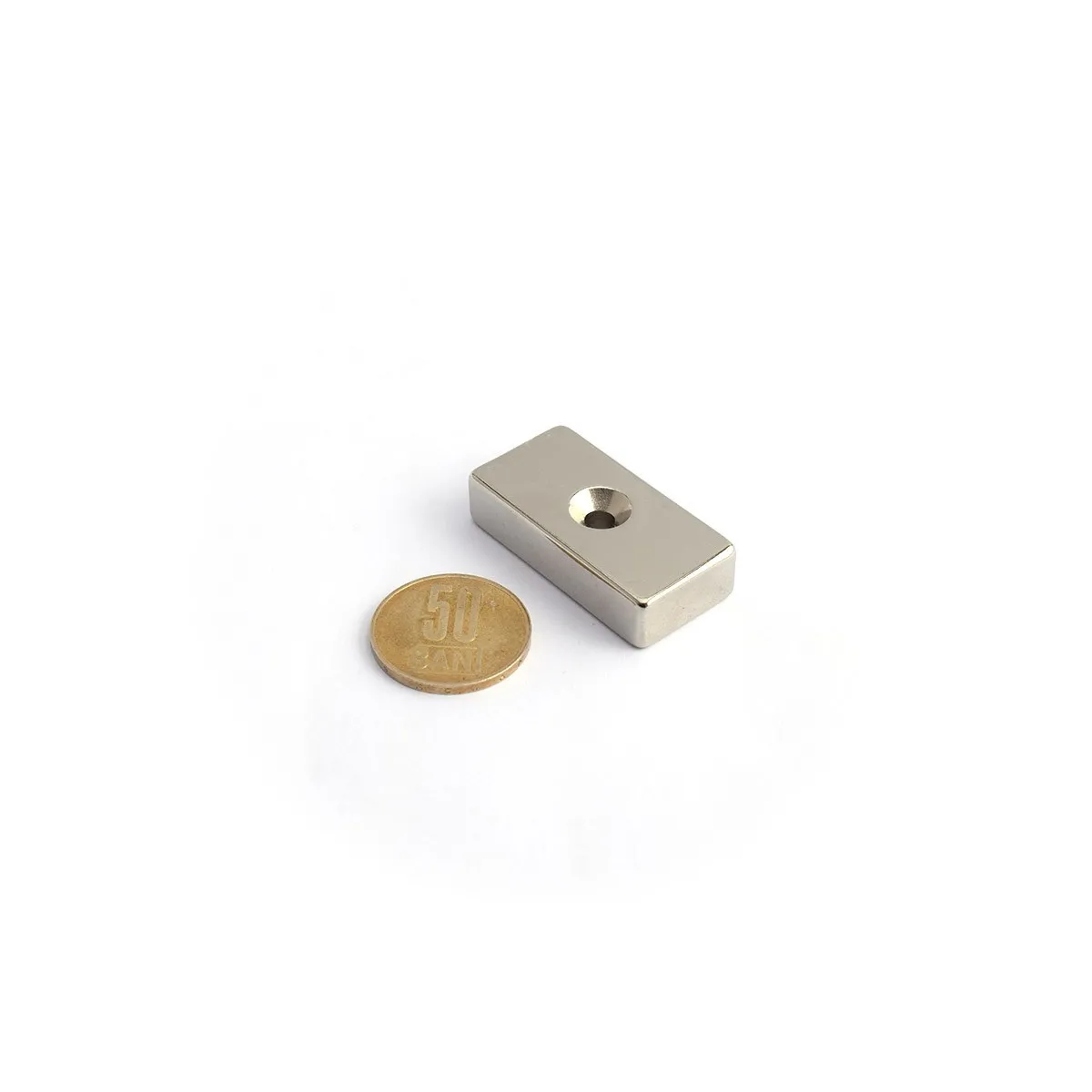

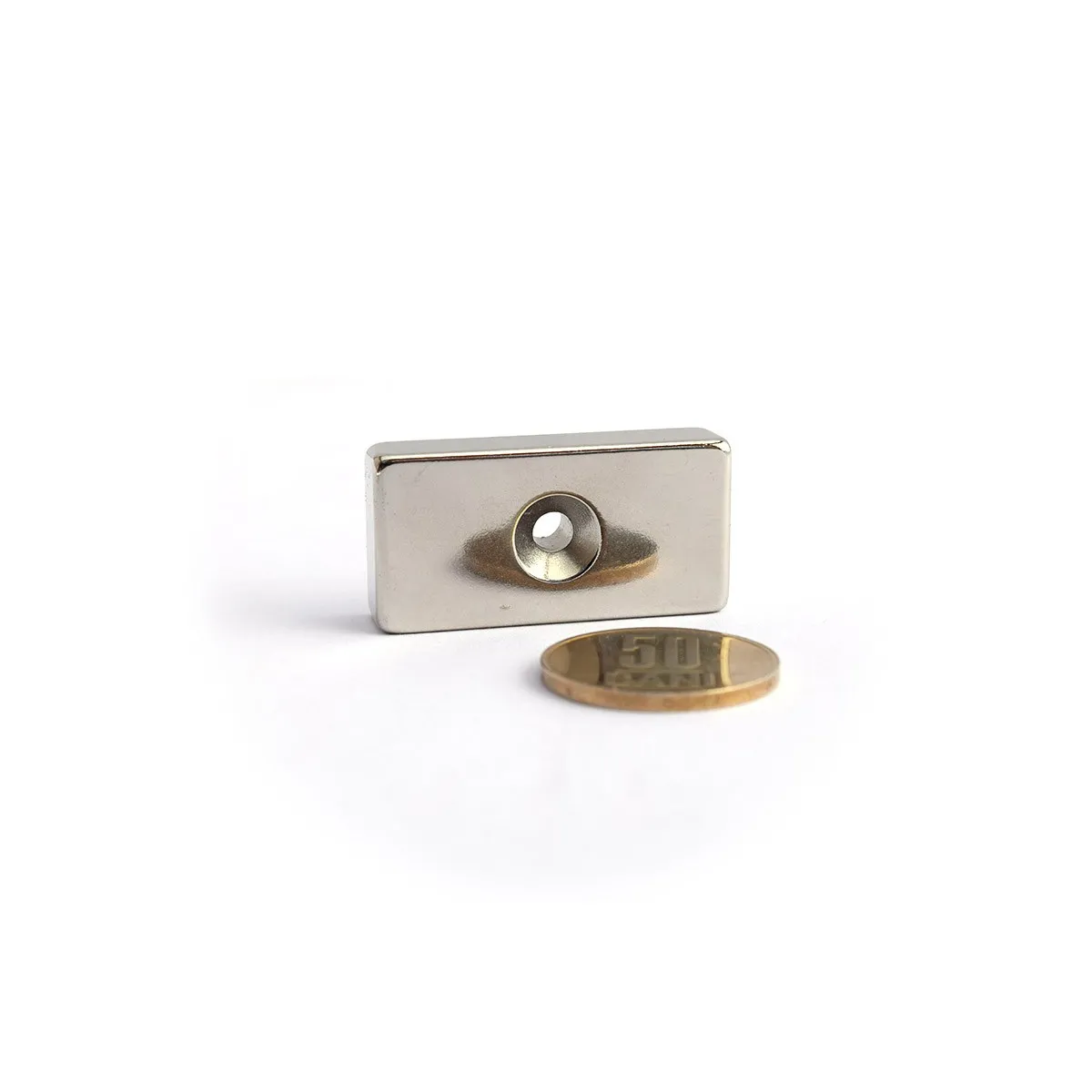

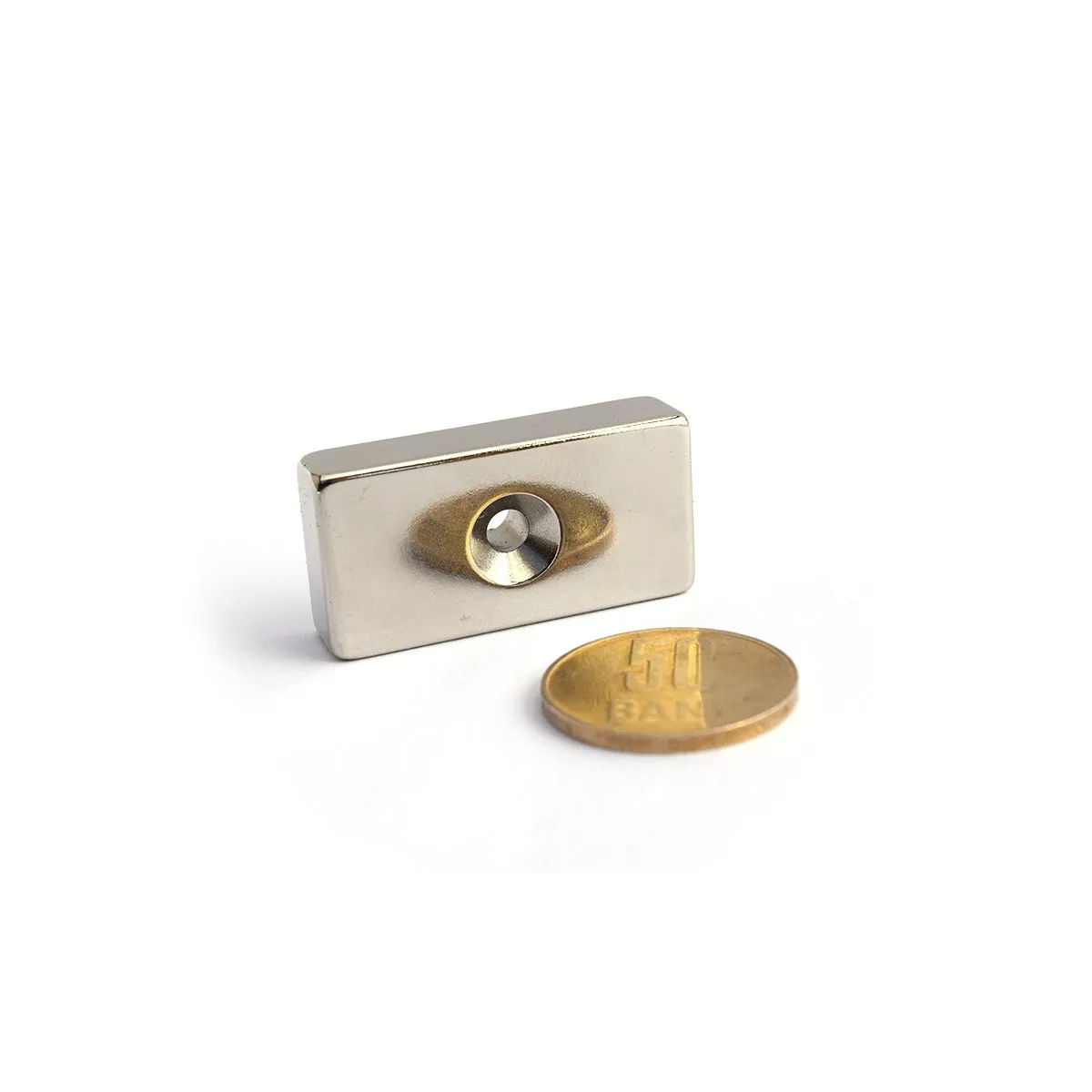

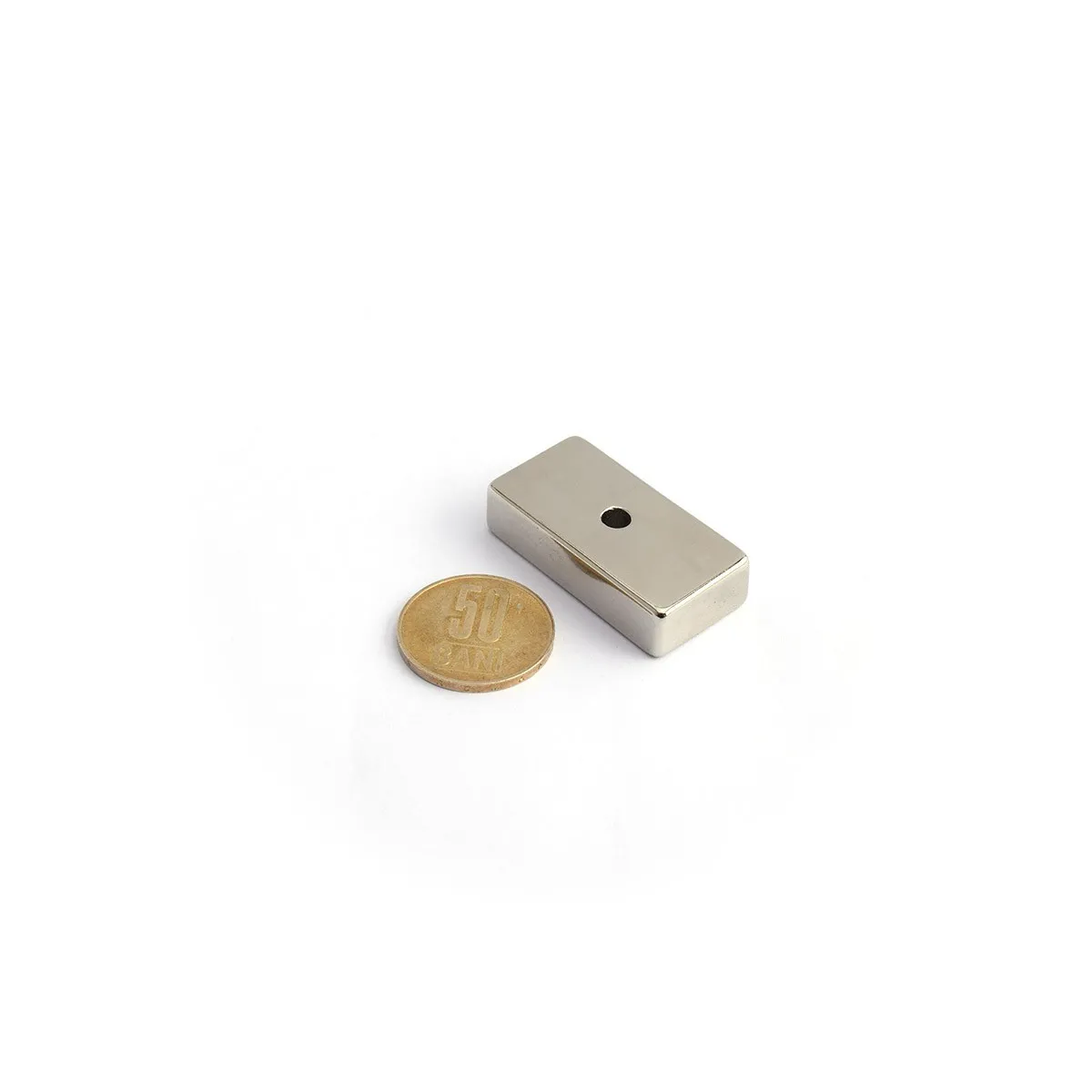

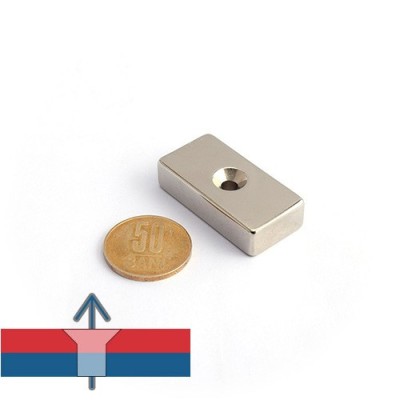

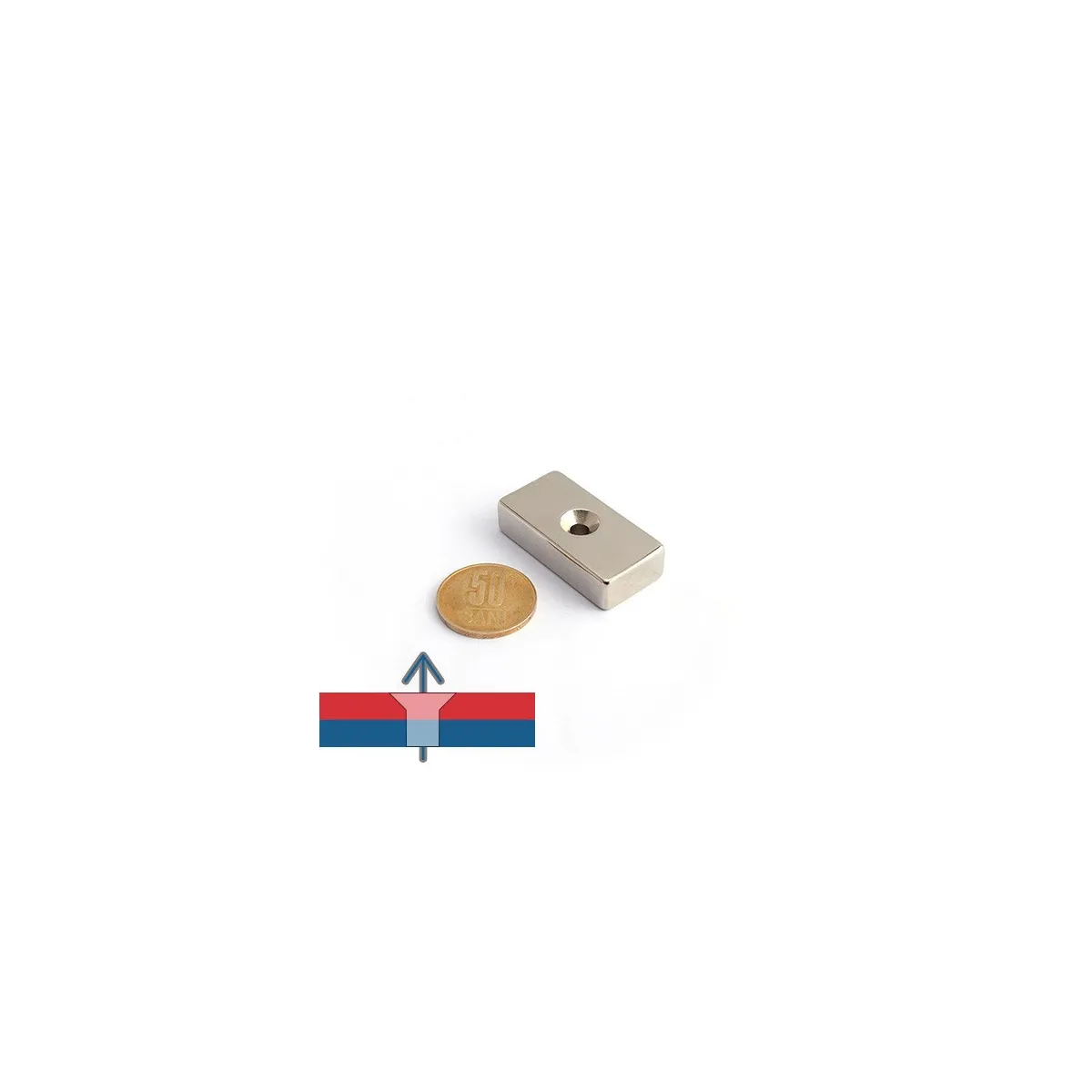

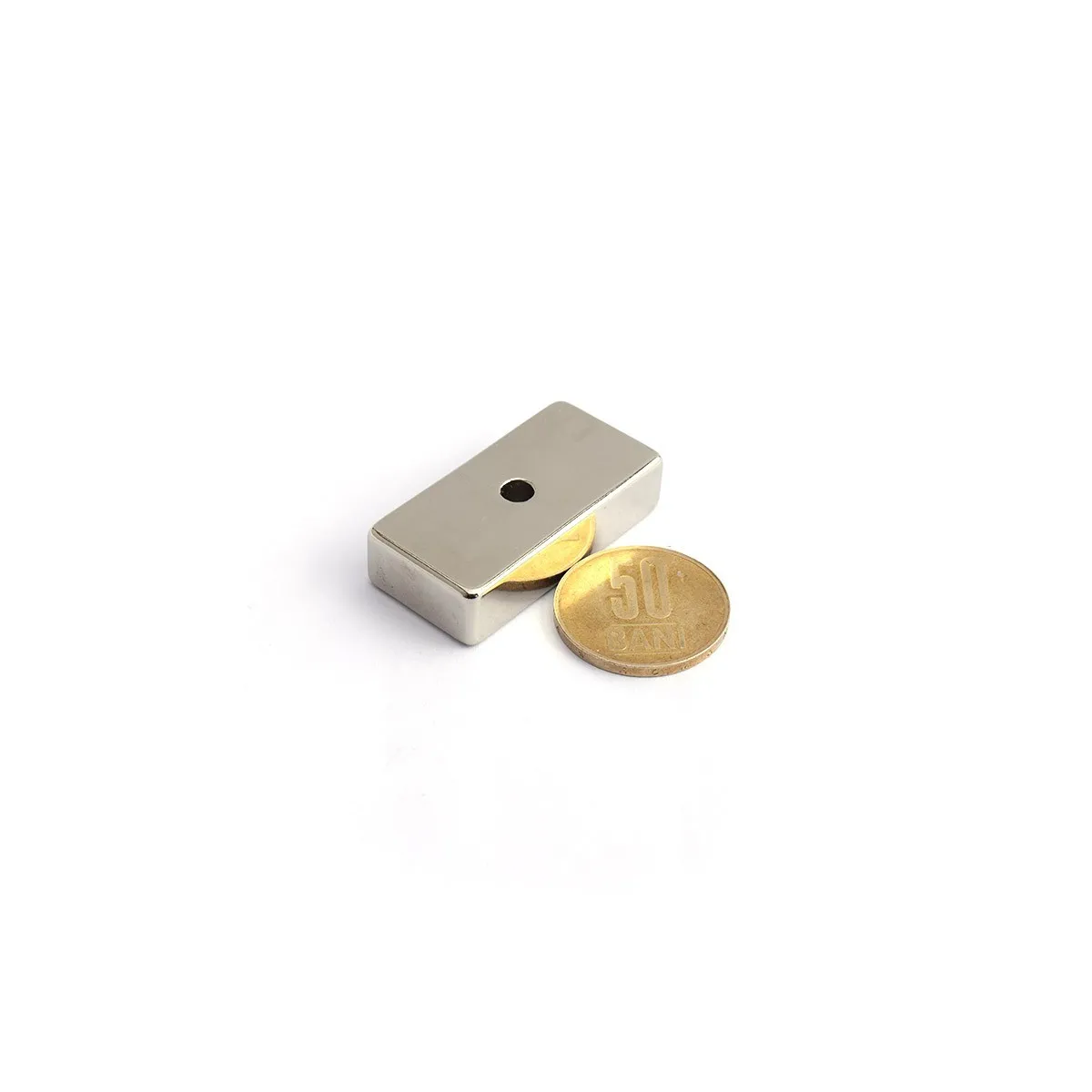

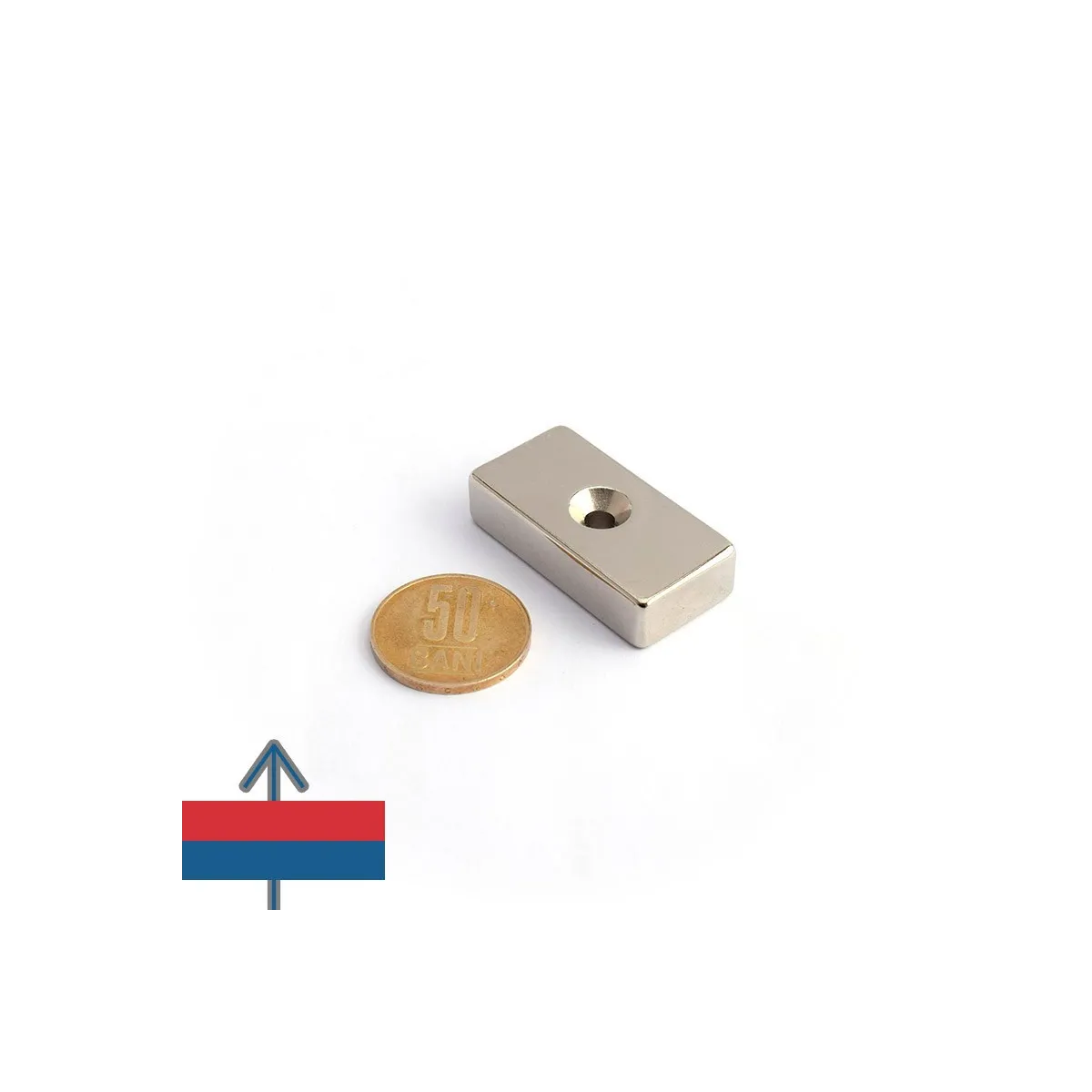

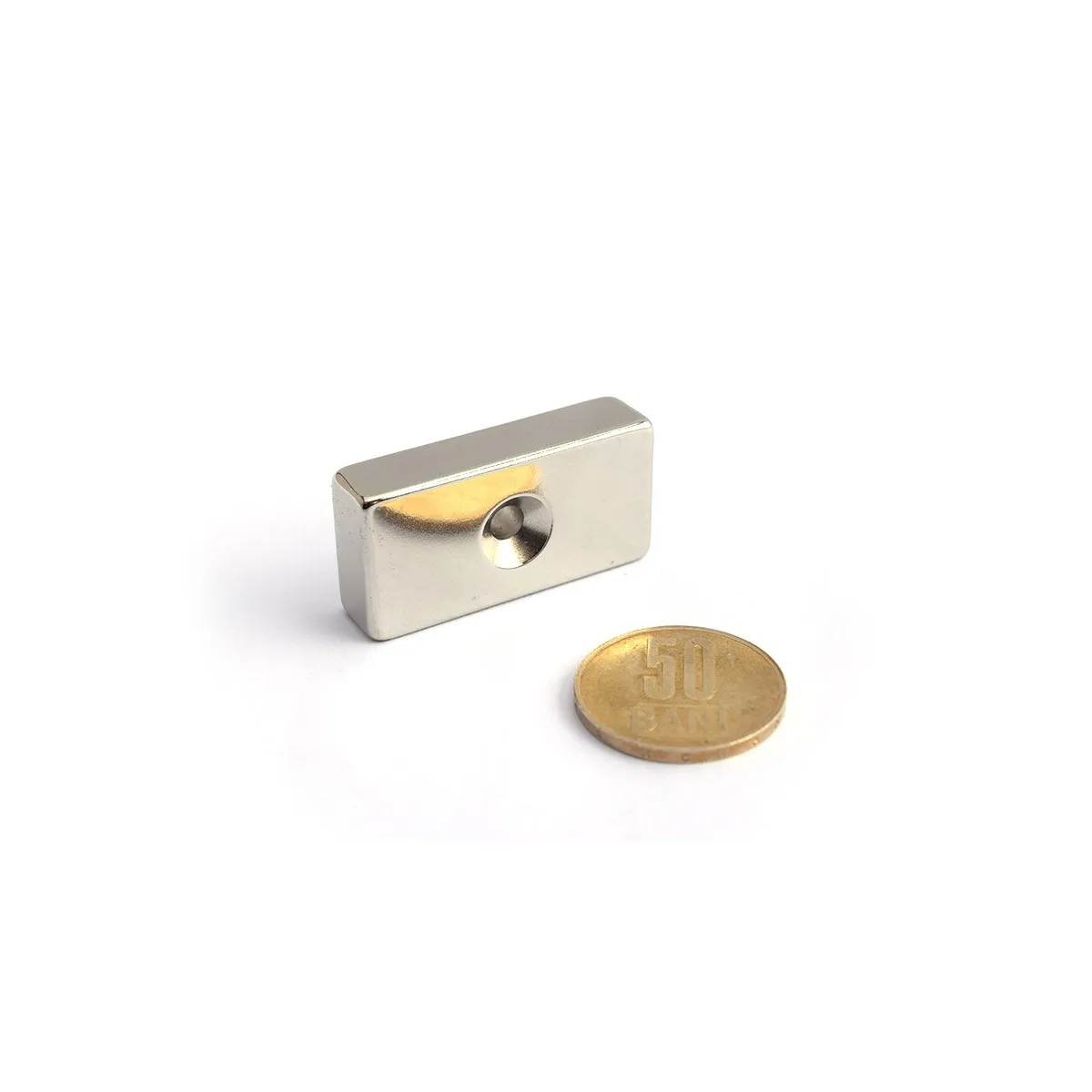

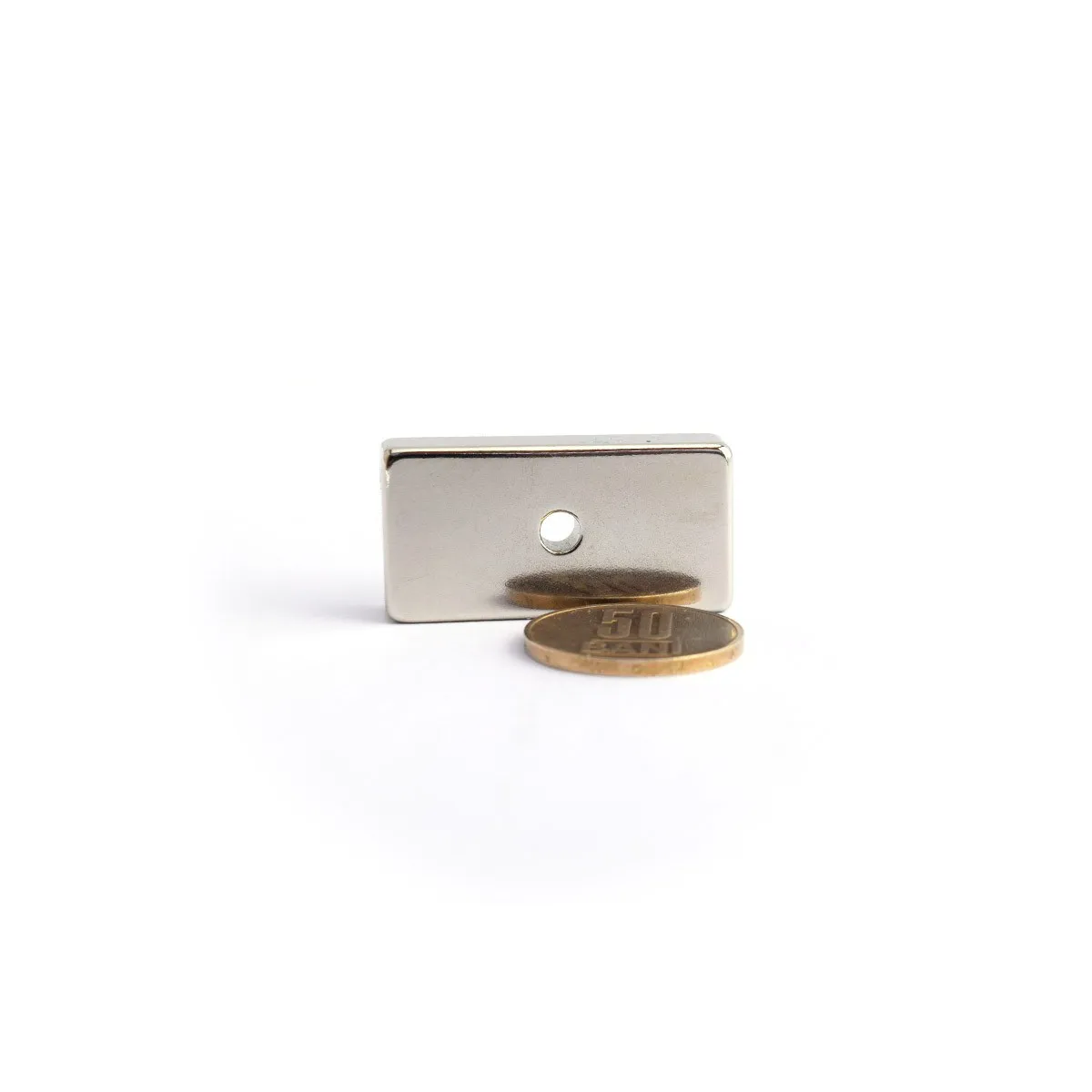

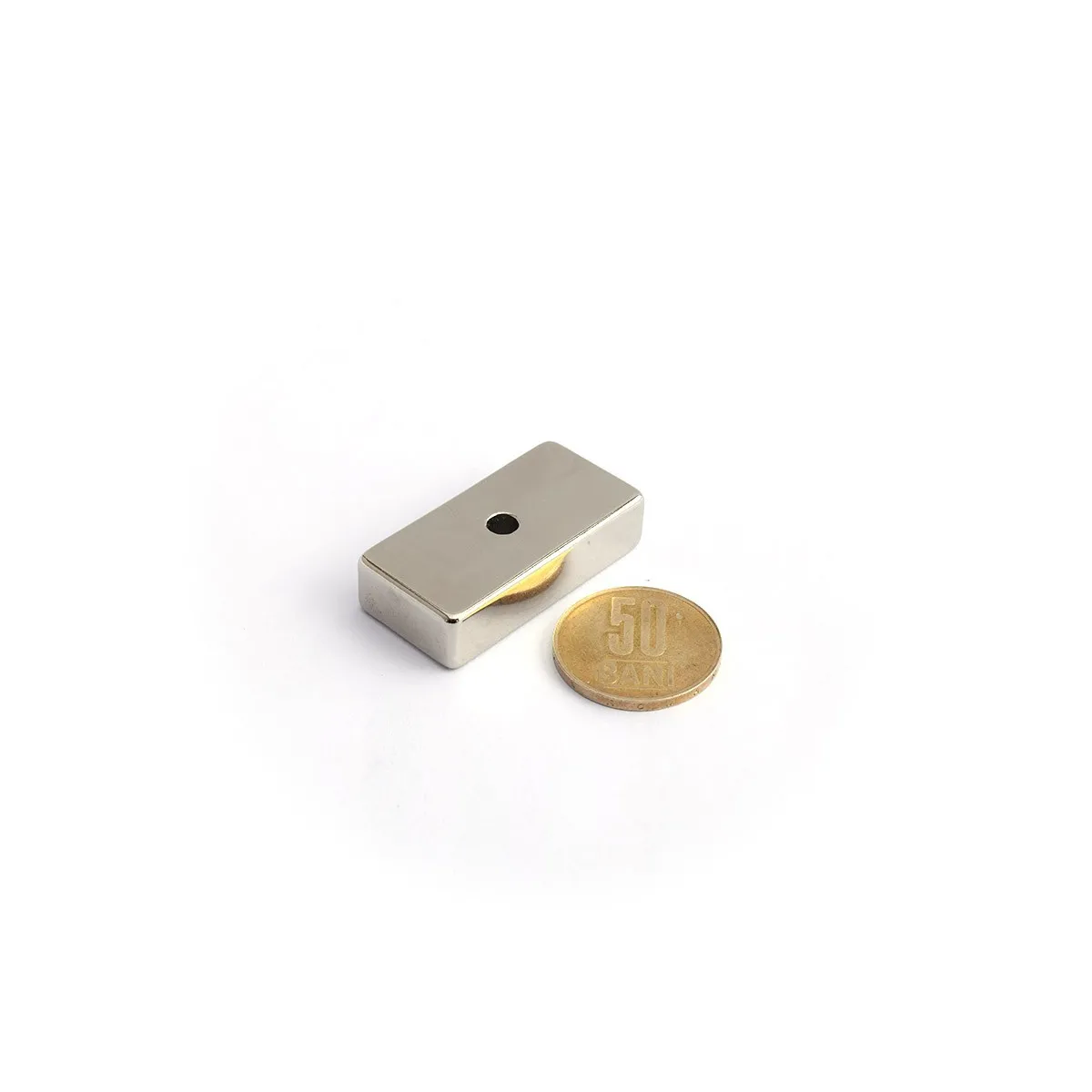

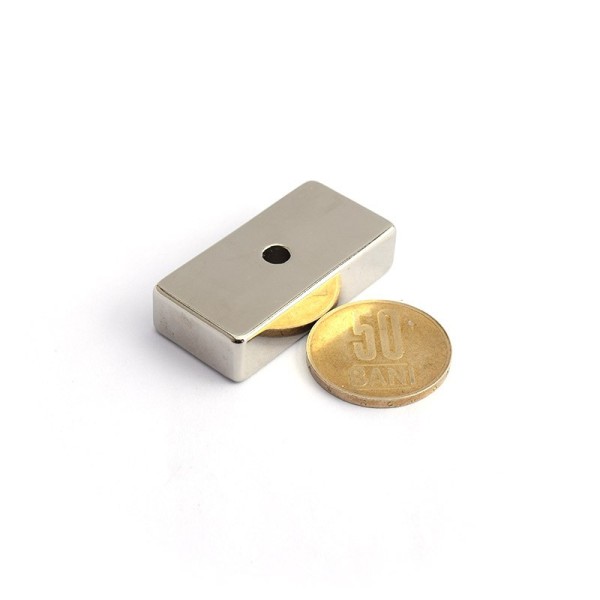

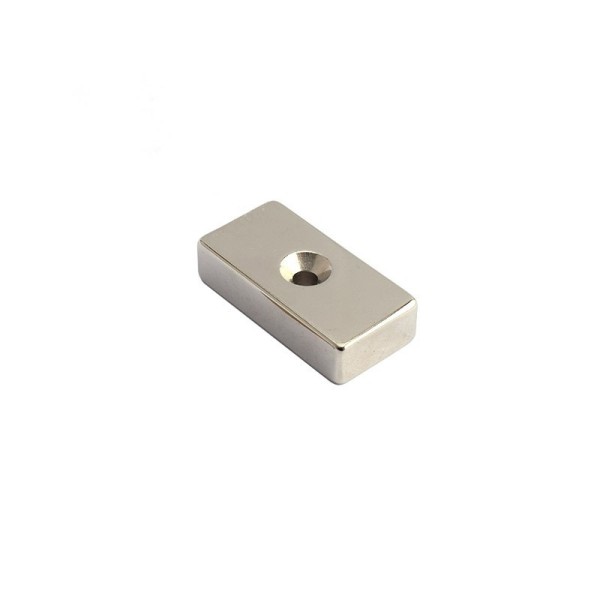

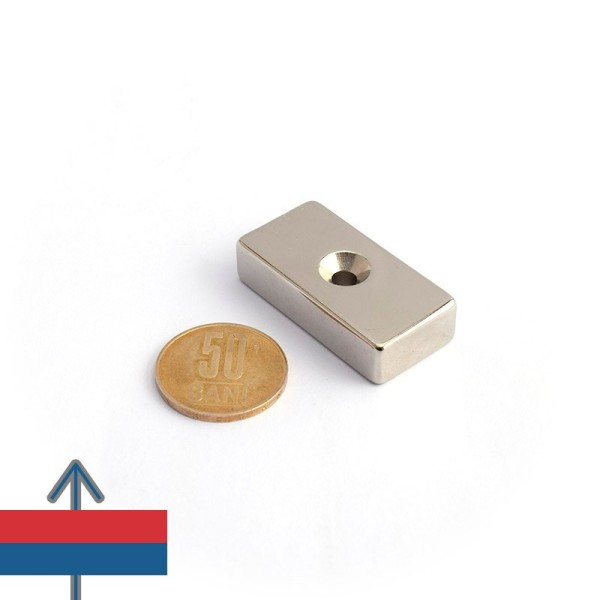

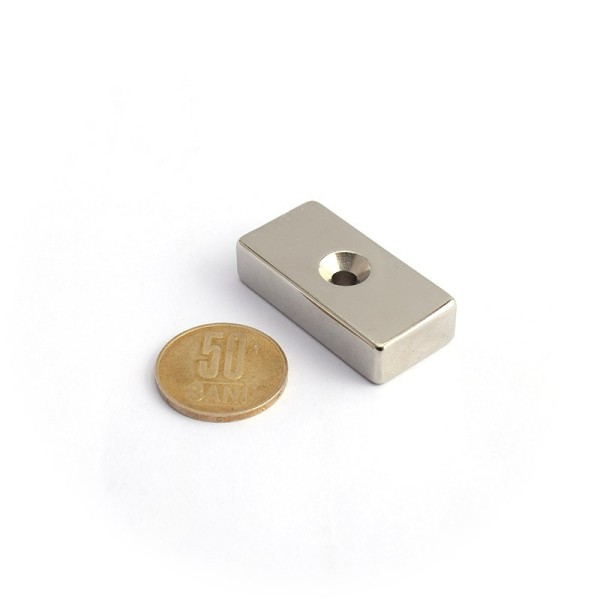

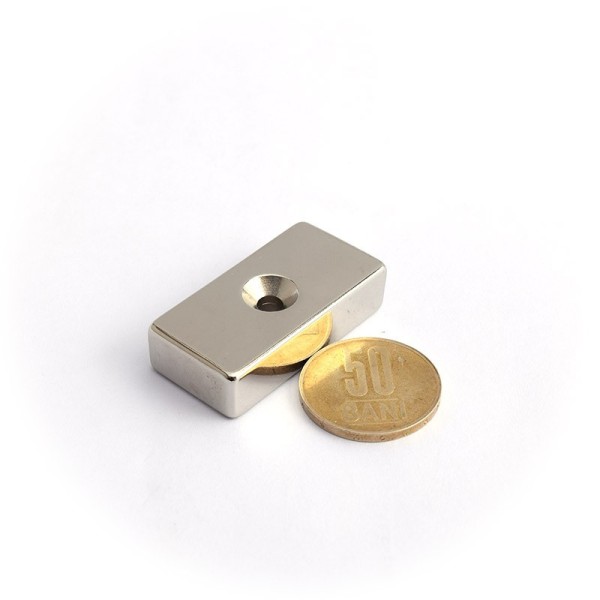

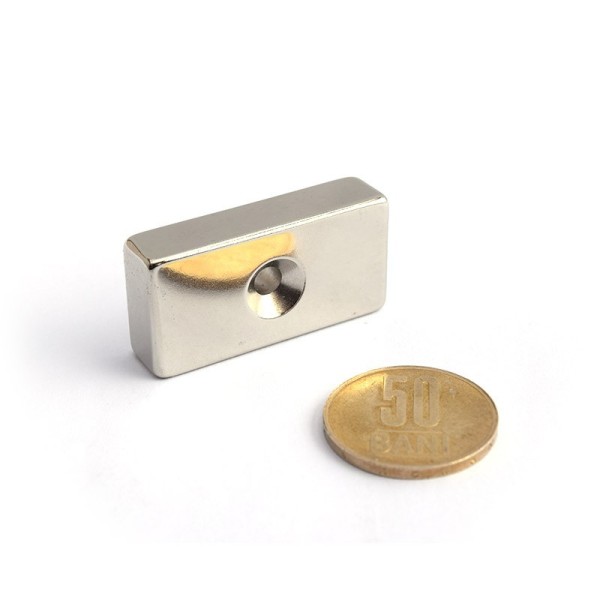

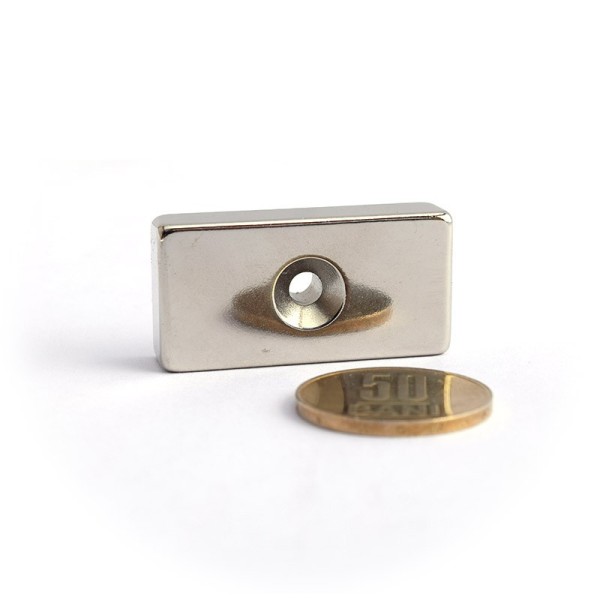

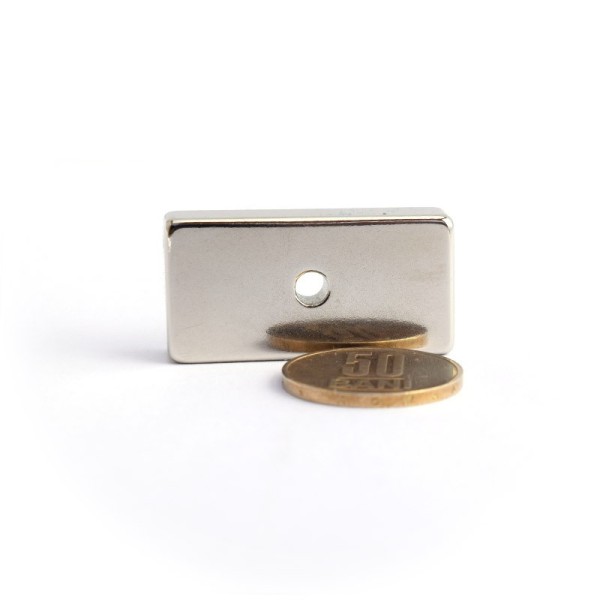

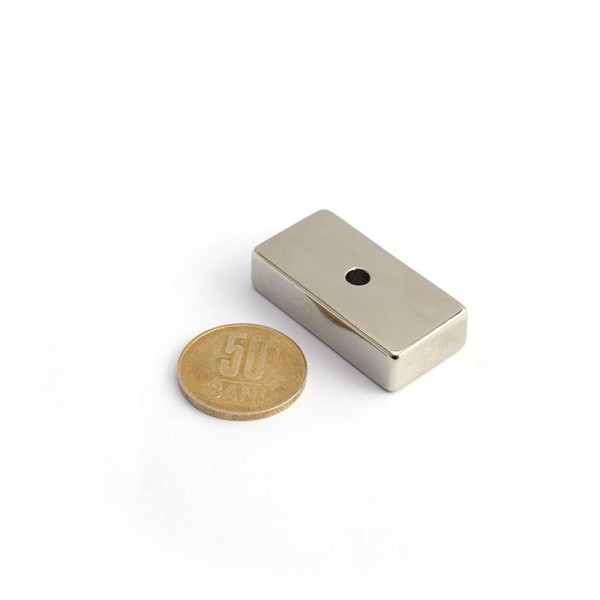

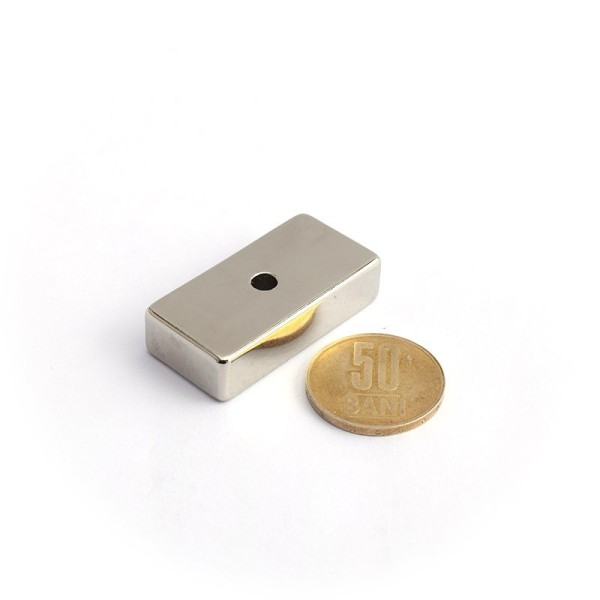

Magnet permanent din NdFeB, formă bloc, cu dimensiunile 40 × 20 × 10 mm, grad N45 și placare nichel–cupru–nichel. Gaura străpunsă de 4,5 mm are un șanfren de 9,46 mm pe o singură față pentru retragerea capului de șurub. Magnetizarea este axială, paralelă cu înălțimea de 10 mm, iar polii se află pe fețele 40 × 20 mm.
Date tehnice declarate
- forță: 24 kgf;
- greutate: 59,43 g;
- temperatură maximă de lucru: 80 °C;
- remanență Br: 13.200–13.700 G / 1,32–1,37 T;
- forță coercitivă bHc: 10,8–12,5 kOe / 860–995 kA/m;
- forță coercitivă intrinsecă iHc: ≥12 kOe / ≥955 kA/m;
- produs energetic maxim (BH)max: 43–45 MGOe / 342–358 kJ/m³;
- densitatea fluxului la suprafața de contact: 3.800 Gauss;
- gaură: D4,5 mm; șanfren: D9,46 mm;
- tratament: Ni-Cu-Ni.
Pagina produsului nu declară toleranța găurii, unghiul șanfrenului, standardul șurubului sau un cuplu de strângere. Pentru aceeași dimensiune fără gaură puteți compara modelul bloc 40 × 20 × 10 mm; fiecare variantă păstrează propriile date și propria forță.
Aplicații potrivite
- panouri de acces și capace demontabile, cu sprijin mecanic care preia greutatea;
- închideri pentru mobilier sau carcase tehnice, după testarea forței și a cursei de deschidere;
- opritoare, repere și dispozitive de poziționare în standuri de test, cu gardă și limitare mecanică;
- signage și shopfitting, când un locaș și o margine de sprijin preiau solicitările verticale.
Magnetul este o componentă într-un ansamblu proiectat, nu un dispozitiv complet de ridicare, suspendare sau protecție. Pentru alte geometrii consultați categoria magneților neodim cu gaură.
Montaj cu șurub și polaritate
Folosiți un locaș plan care sprijină corpul magnetului și menține șurubul perpendicular. Verificați fizic diametrul, forma și unghiul capului de șurub față de D4,5/D9,46; nu deduceți automat un standard de șurub numai din diametre. Strângeți gradual, cu reglaj redus și fără impact, până la retenția necesară. Nu există un cuplu universal pentru acest produs, iar strângerea excesivă sau o suprafață denivelată poate fisura zona șanfrenată.
Un singur șurub reține piesa, dar nu controlează singur rotația sau momentele laterale; dacă acestea contează, locașul ori un ghid mecanic trebuie să le preia. Pentru magnet–oțel, orientarea polului nu schimbă faptul că oțelul este atras. Pentru magnet–magnet, pagina nu declară polul aflat pe fața șanfrenată: verificați polaritatea înainte de montaj.
Cum se interpretează forța de 24 kgf
24 kgf este valoarea declarată în tabelul tehnic al produsului. Pagina nu publică placa de test, grosimea oțelului, aparatul, seria de încercări sau incertitudinea. Valoarea nu este sarcină sigură de lucru, rezistență la alunecare, capacitate de ridicare sau forță disponibilă printr-un rost, vopsea ori distanțier.
Pe o suprafață verticală, greutatea este opusă în principal de frecare, nu de cei 24 kgf ca forță magnetică laterală. Folosiți o margine, un locaș sau un opritor mecanic pentru preluarea sarcinii și testați ansamblul cu materialul, grosimea, acoperirea, jocul și ciclurile reale.
Placare, temperatură și siguranță
Placarea Ni-Cu-Ni oferă protecție limitată; utilizați magnetul la interior uscat sau într-o încapsulare verificată și protejați muchiile și șanfrenul de zgâriere. Temperatura maximă de lucru declarată este 80 °C, nu un prag garantat pentru orice ciclu termic. Nu găuriți, nu tăiați, nu șlefuiți, nu încălziți și nu loviți magnetul.
Atracția poate prinde grav degetele. Pregătiți locașul, șurubul și metoda de separare înainte de apropierea de oțel; folosiți mănuși și ochelari, controlați accesul și nu lăsați copiii să manipuleze produsul. Țineți magnetul departe de stimulatoare cardiace/ICD, electronice și suporturi de date. Nu îl utilizați pentru sarcini suspendate, deasupra oamenilor ori în funcții safety-critical. Consultați instrucțiunile complete de siguranță.
Întrebări frecvente
Ce înseamnă forța de 24 kgf?
Este valoarea declarată în tabelul tehnic. Protocolul complet nu este publicat, deci nu reprezintă o sarcină sigură, o rezistență verticală sau o capacitate de ridicare.
Ce șurub se potrivește?
Pagina declară numai gaura D4,5 și șanfrenul D9,46. Verificați pe piesa reală diametrul, forma și unghiul capului; nu presupuneți automat un standard ori o mărime.
Ce cuplu de strângere trebuie folosit?
Nu este publicat un cuplu pentru acest produs. Sprijiniți magnetul plan, strângeți progresiv cu reglaj redus și fără impact, oprindu-vă înainte ca zona șanfrenată să fie solicitată excesiv.
Poate fi montat magnet pe magnet?
Da numai după verificarea polarității. Pagina nu declară polul feței șanfrenate; două fețe nepotrivite se pot respinge. O contrapiesă din oțel simplifică orientarea.
Poate susține un panou vertical?
Magnetul poate ajuta la închidere, dar o margine sau un opritor mecanic trebuie să preia greutatea. Testați frecarea, jocul și acoperirile ansamblului.
Gaura permite ridicarea unei sarcini de 24 kg?
Nu. Șurubul reține magnetul în ansamblu; produsul nu este un magnet de ridicare și nu are WLL declarată.
Poate lucra la 80 °C?
80 °C este temperatura maximă de lucru declarată. Validați întregul ansamblu și evitați încălzirea locală, sudura sau întărirea adezivului cu aer cald.
Care este alternativa fără gaură?
Există un bloc 40 × 20 × 10 mm fără gaură. Este un produs separat, cu propriile date tehnice; nu transferați forța sau alte valori între variante.
